Calidad de la Energía

Reporte elaborado por: IPA Power Analytics 365 https://intlpa.com/

Información General del Centro de Carga

Información Punto de Medición

Información del Centro de Carga

Empresa:	PSA Panamá International Terminal
Dirección:	PSA Panamá International Terminal Rousseau antigua base de Rodman
Responsable Planta:	Ariel Obaldía
Correo:	ariel.obaldia@globalpsa.com

Descripción Actividades Centro de Carga

Nombre del tablero, maquina o equipo que se está midiendo:	Tablero de alimentación de 2 contenedores de centros de datos.
Descripción general de la carga que se está midiendo (electrónica, sensible, fundición, motores, etc):	Mide el consumo de los elementos de infraestructura de dos contenedores con aires acondicionados, UPS e iluminación.

Información del Medidor PQ

Marca:	Circutor
Clase:	A
Muestreo:	5min

Datos de Medición en el PCC

Nivel de tensión del suministro:	13.2kV/3 - 60 Hz
Nivel de tensión del punto de medición:	208/3
Demanda Contratada:	—kW
Transformador del Tablero:	—kVA
Medición:	Mensual
Fecha de medición inicial:	09/12/2023
Fecha de medición final:	08/01/2024

Diagrama Unifilar de Medición

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

• La regulación de la tensión se mantiene dentro de los límites recomendados de ±5% del nominal de 120 V. Se tuvo un voltaje mínimo de 115.5 V y un máximo de 122.4 V y un promedio de 119.4 V, los cuales son voltajes adecuados para el tipo de carga sensible.

• El Desbalance de la Tensión se encuentra en 0.54% (percentil 95) estando por debajo del límite máximo de 3%.

• El Desbalance de la Corriente se encuentra en 2.59% (percentil 95) estando por debajo del límite máximo recomendado del 20%.

• La Distorsión Armónica Total de la tensión se encuentra en 1.79% (percentil 95) siendo el máximo recomendado del 8% y las armónicas individuales por debajo del 5%.

• La Distorsión Armónica Total de la corriente se encuentra en 10.08% (percentil 95) el cual se puede considerar normal por el tipo de carga, y fue un poco menor al mes anterior.

• El desbalance armónico de la corriente es considerable, esto se aprecia en la Distorsión Armónica Total, siendo en promedio de 5.07%, 8.44% y 3.00%, para las fases L1, L2 y L3, respectivamente. Este desbalance se sigue observando siempre, y en este mes fue un poco menos que el anterior.

• Los Flickers Pst y Plt se encuentra en 0.23 y 0.47, (percentil 95), respectivamente siendo el máximo recomendado de 1.0 y 0.85, respectivamente. Se debe hacer mención que el Plt fue mayor respecto al mes anterior.

• Se detectaron 31 sags (26 fueron el mes pasado) de tensión de entre 46.83% y 89.95% con duraciones en el rango de (16.66ms – 383.33 ms). Comparándolos con el mes anterior, en este mes se presentaron más sags que el mes anterior. En todos los meses se han detectado una gran cantidad de sags de tensión.

Tip

Nada que atender.

Importante

• El desbalance de la tensión, aunque es pequeño, tiene a seguir oscilaciones durante el día, manteniendo el comportamiento del mes anterior.

• El desbalance de la distorsión armónica de las corrientes en las fases es muy notorio, y mantiene el comportamiento similar al mes anterior.

Precaución

• Atender la mala calidad de la tensión.
• Se recomienda revisar el desbalance de las corrientes armónicas.

Advertencia

• En este mes se tuvieron 5 sags más el mes anterior, ninguno de ellos se detectó una interrupción.

• Los días viernes y domingo (15 y 17 de diciembre), principalmente por la tarde, es cuando se presentaron la mayor cantidad de sags.

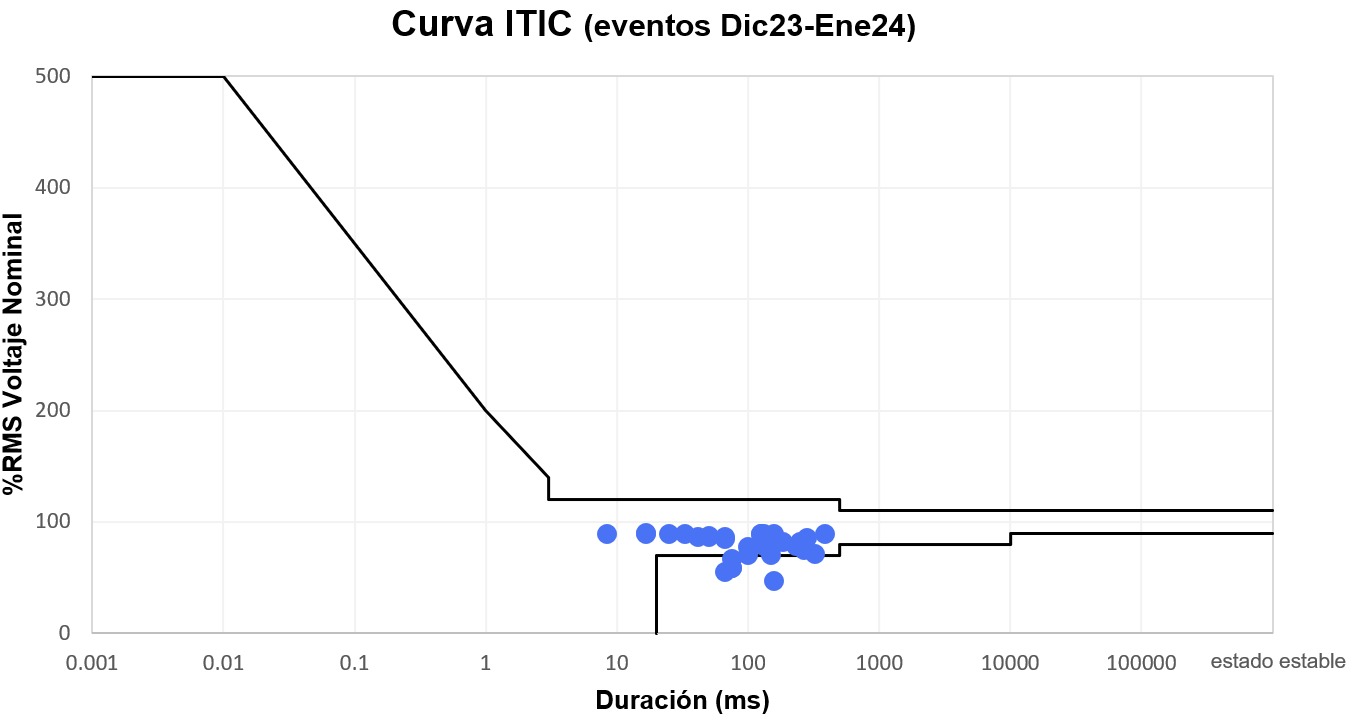

• El punto de medición presente problemas muy notorios de calidad de la tensión, son demasiados sags por mes, este problema posiblemente proviene de la red de suministro. Como se puede observar en la Curva ITIC, varios sags están fuera de la envolvente recomendada.

---

Descargar reporte PDF

Resumen Mediciones

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min.	p5	p50	mean.	p95	p99	max.
20.00	23.00	28.00	28.57	37.00	38.00	39.00

Potencia Reactiva (kVAr)
min.	p5	p50	mean.	p95	p99	max.
0.00	0.00	0.00	0.41	1.00	1.00	3.00

Potencia Aparente (KVA)
min.	p5	p50	mean.	p95	p99	max.
20.00	23.00	29.00	28.69	37.00	38.00	40.00

Factor de Potencia
min.	p5	p50	mean.	p95	p99	max.
−1.00	−1.00	0.99	0.28	1.00	1.00	1.00

THDv (%)
min.	p5	p50	mean.	p95	p99	max.
0.67	0.91	1.26	1.29	1.79	2.04	3.80

THDi (%)
min.	p5	p50	mean.	p95	p99	max.
1.83	2.44	4.84	5.51	10.08	10.71	16.91

Desbalance Voltaje (%)
min.	p5	p50	mean.	p95	p99	max.
0.03	0.07	0.37	0.33	0.54	0.62	1.57

Desbalance Corriente (%)
min.	p5	p50	mean.	p95	p99	max.
0.06	0.46	1.56	1.55	2.59	3.03	3.85

Frecuencia (Hz)
min.	p5	p50	mean.	p95	p99	max.
57.62	59.97	59.99	59.99	60.02	60.04	60.45

Vrms Máx (V)
min.	p5	p50	mean.	p95	p99	max.
117.27	118.56	120.18	120.18	121.77	122.26	126.29

Vrms Prom (V)
min.	p5	p50	mean.	p95	p99	max.
115.49	118.05	119.68	119.68	121.28	121.72	122.43

Vrms Mín (V)
min.	p5	p50	mean.	p95	p99	max.
0.00	117.23	119.09	119.03	120.80	121.33	122.23

Irms Máx (A)
min.	p5	p50	mean.	p95	p99	max.
60.08	63.73	84.99	86.28	110.28	115.37	133.32

Irms Prom (A)
min.	p5	p50	mean.	p95	p99	max.
54.28	62.58	79.35	79.96	103.45	108.52	112.53

Irms Mín (A)
min.	p5	p50	mean.	p95	p99	max.
0.00	61.27	76.85	75.64	101.18	106.44	110.81

Flicker Pst
min.	p5	p50	mean.	p95	p99	max.
0.07	0.08	0.14	0.16	0.23	0.55	5.61

Flicker Plt
min.	p5	p50	mean.	p95	p99	max.
0.08	0.11	0.15	0.21	0.47	1.89	3.28

Factor K
min.	p5	p50	mean.	p95	p99	max.
0.99	1.00	1.06	1.09	1.26	1.36	1.82

Sección: Potencias

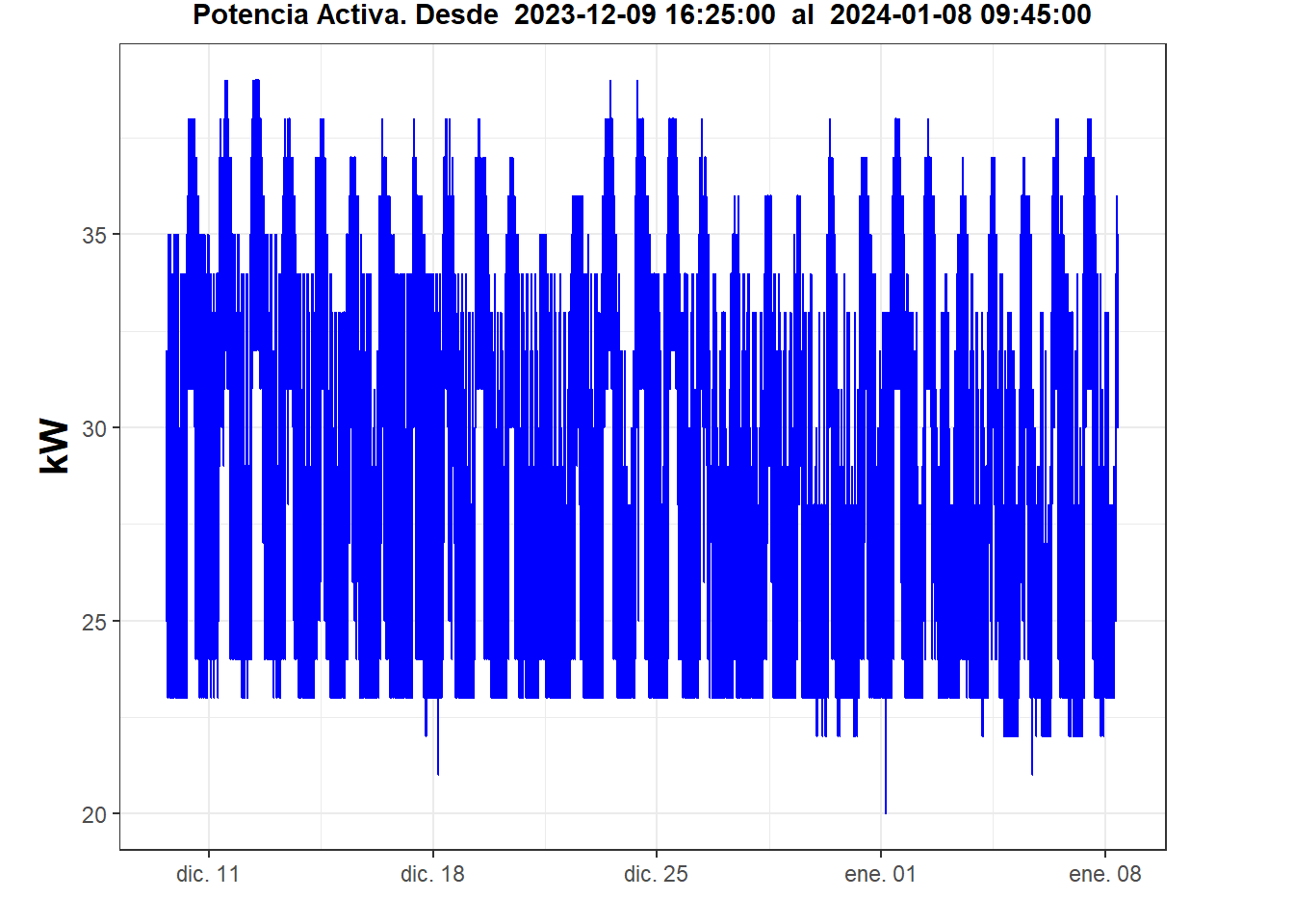

Potencia Activa

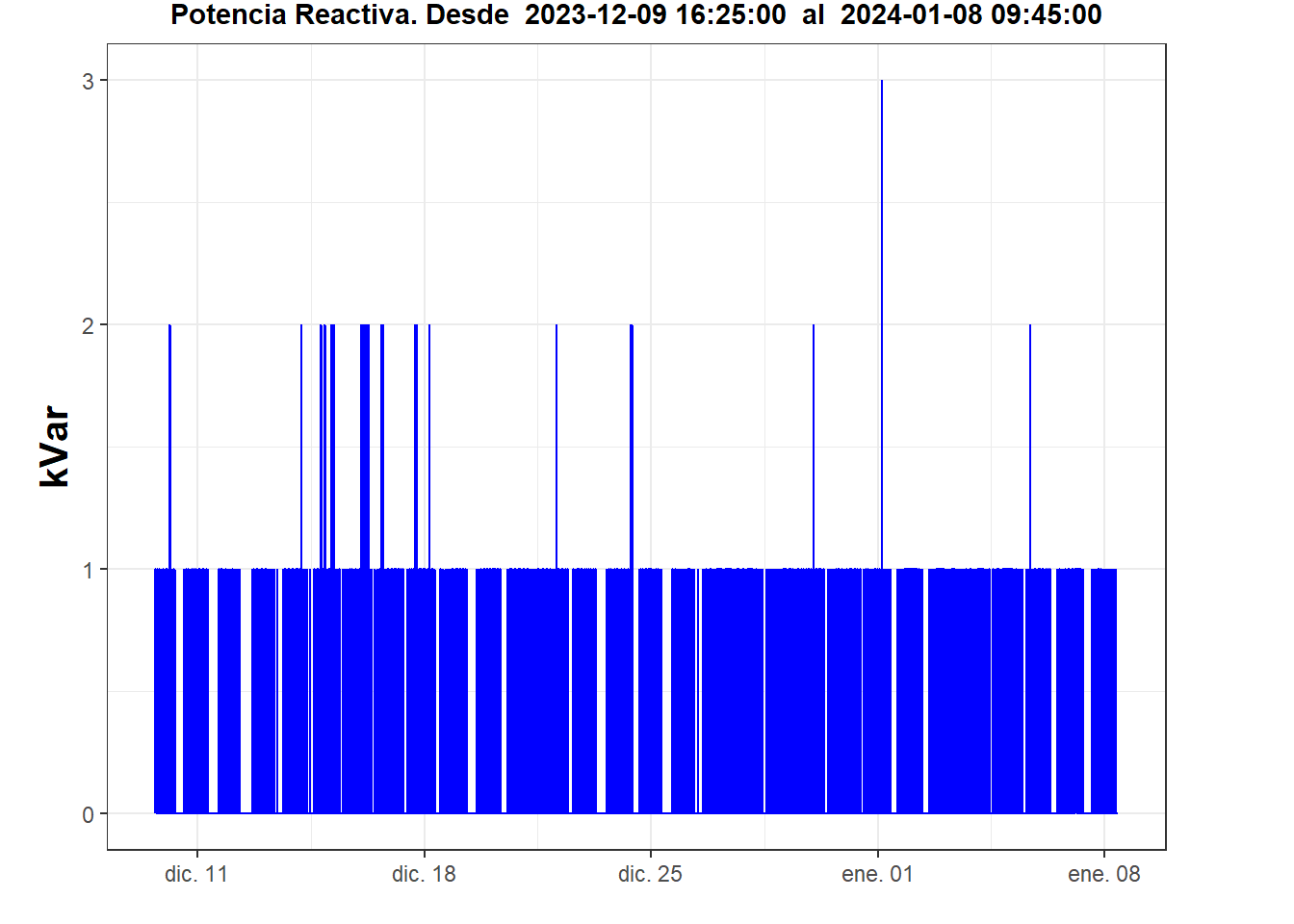

Potencia Reactiva

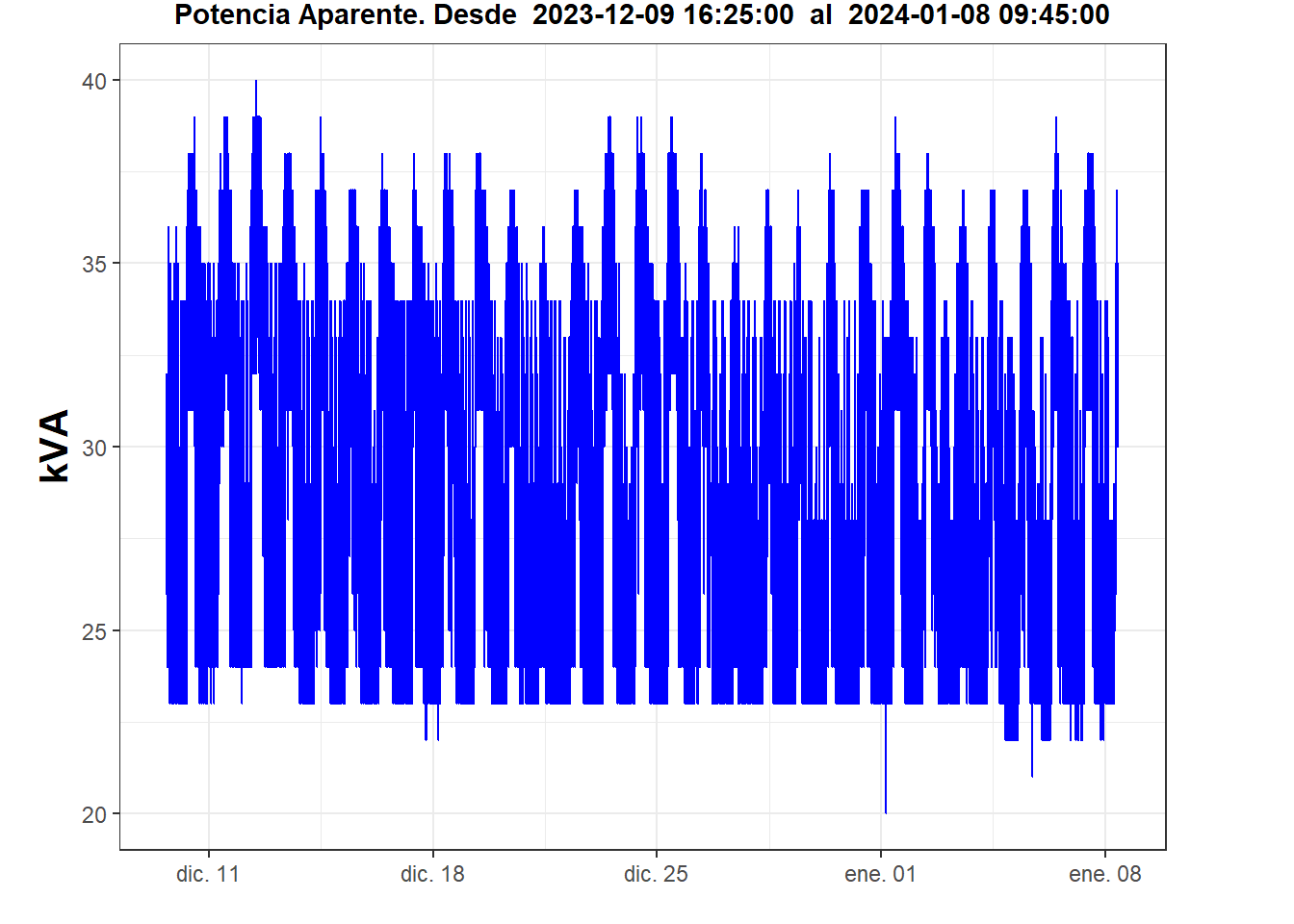

Potencia Aparente

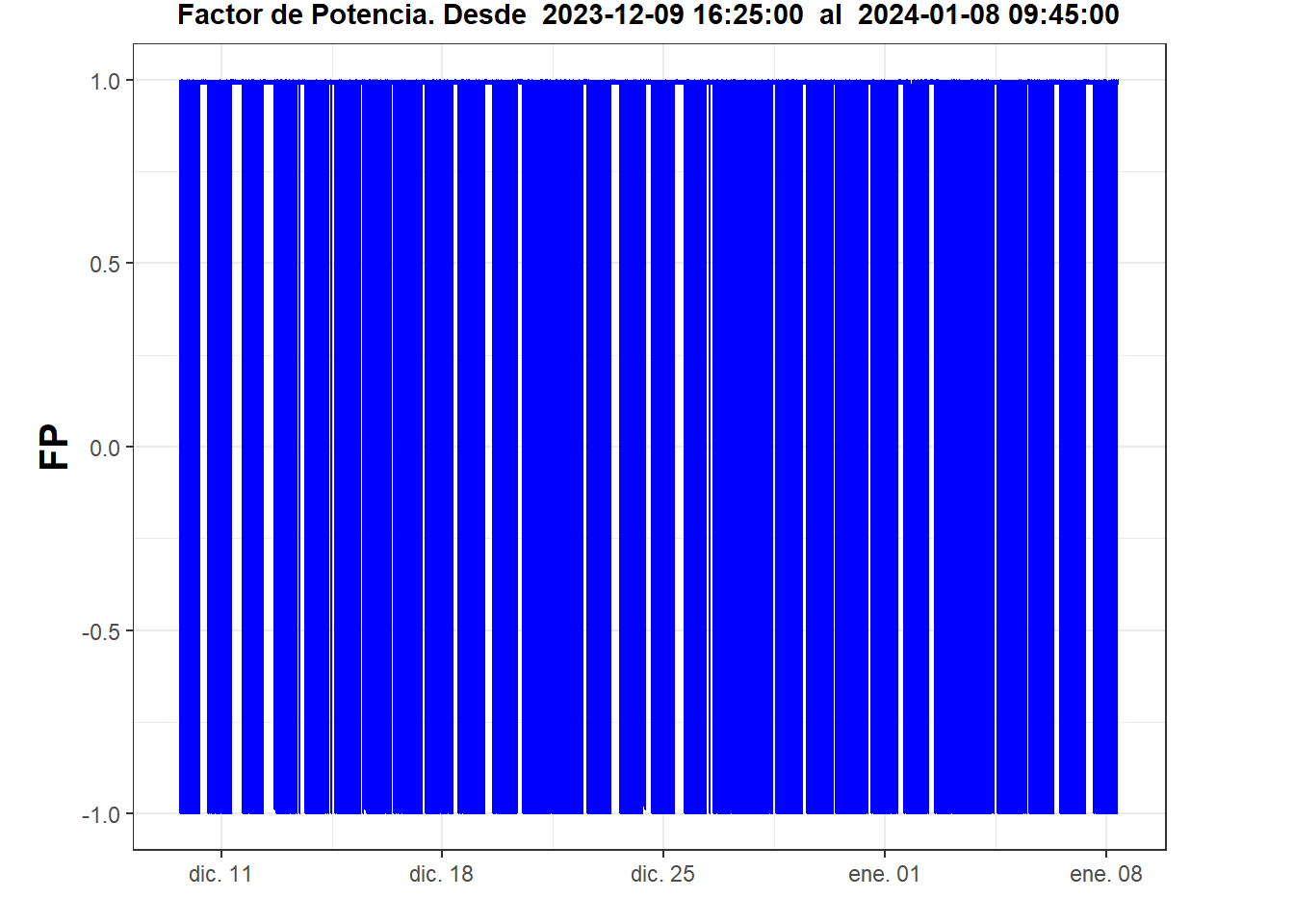

Factor de Potencia

Estadísticas de Potencia

Estadistica Descriptiva de Potencias

	Potencia Activa	Potencia Reactiva	Potencia Aparente	Factor de Potencia
	Min. :20.00	Min. :0.0000	Min. :20.00	Min. :-1.0000
	1st Qu.:24.00	1st Qu.:0.0000	1st Qu.:24.00	1st Qu.:-1.0000
	Median :28.00	Median :0.0000	Median :29.00	Median : 0.9900
	Mean :28.57	Mean :0.4132	Mean :28.69	Mean : 0.2764
	3rd Qu.:31.00	3rd Qu.:1.0000	3rd Qu.:31.00	3rd Qu.: 1.0000
	Max. :39.00	Max. :3.0000	Max. :40.00	Max. : 1.0000

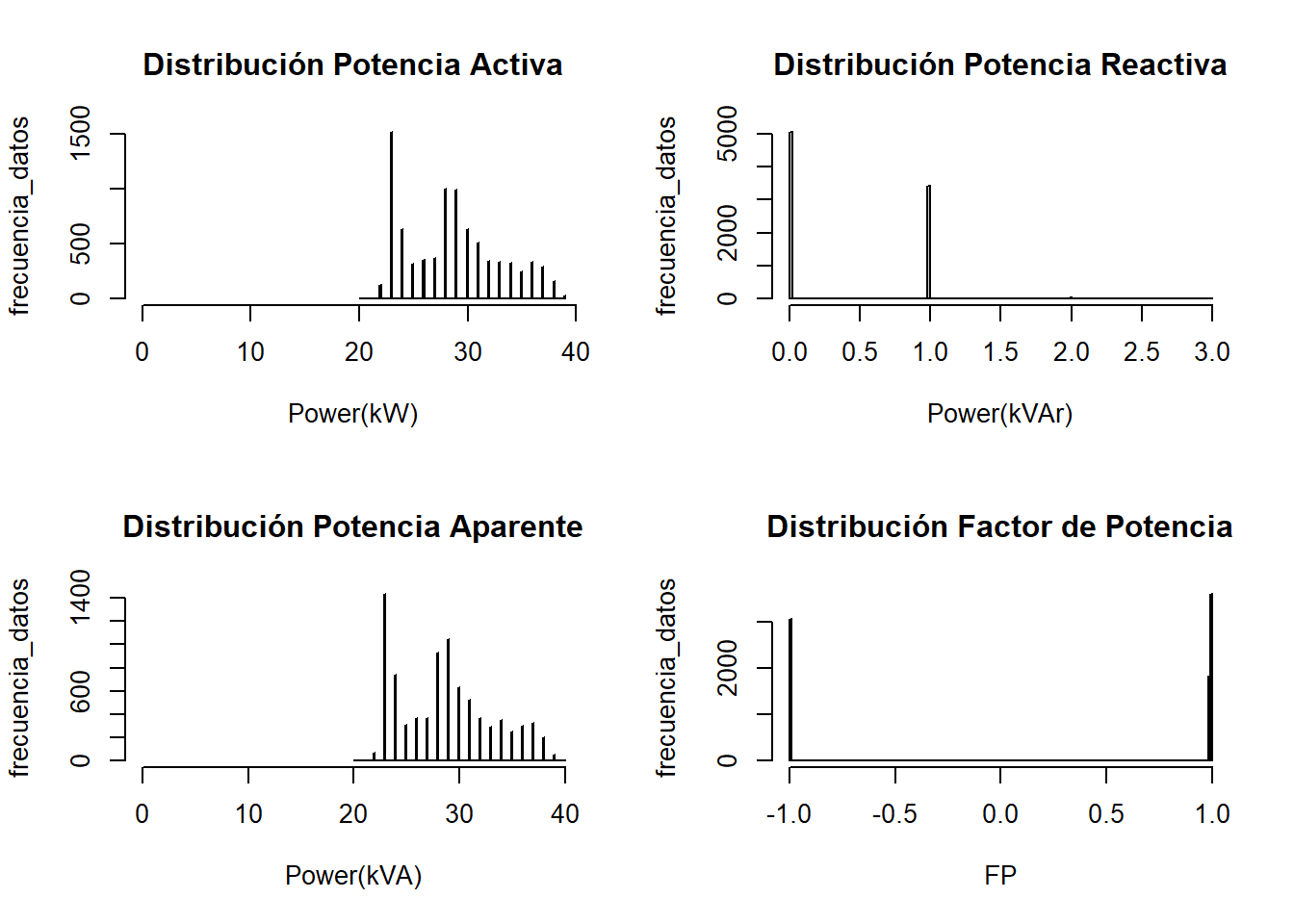

Gráficos Estadísticos Potencias

Sección: Voltajes RMS

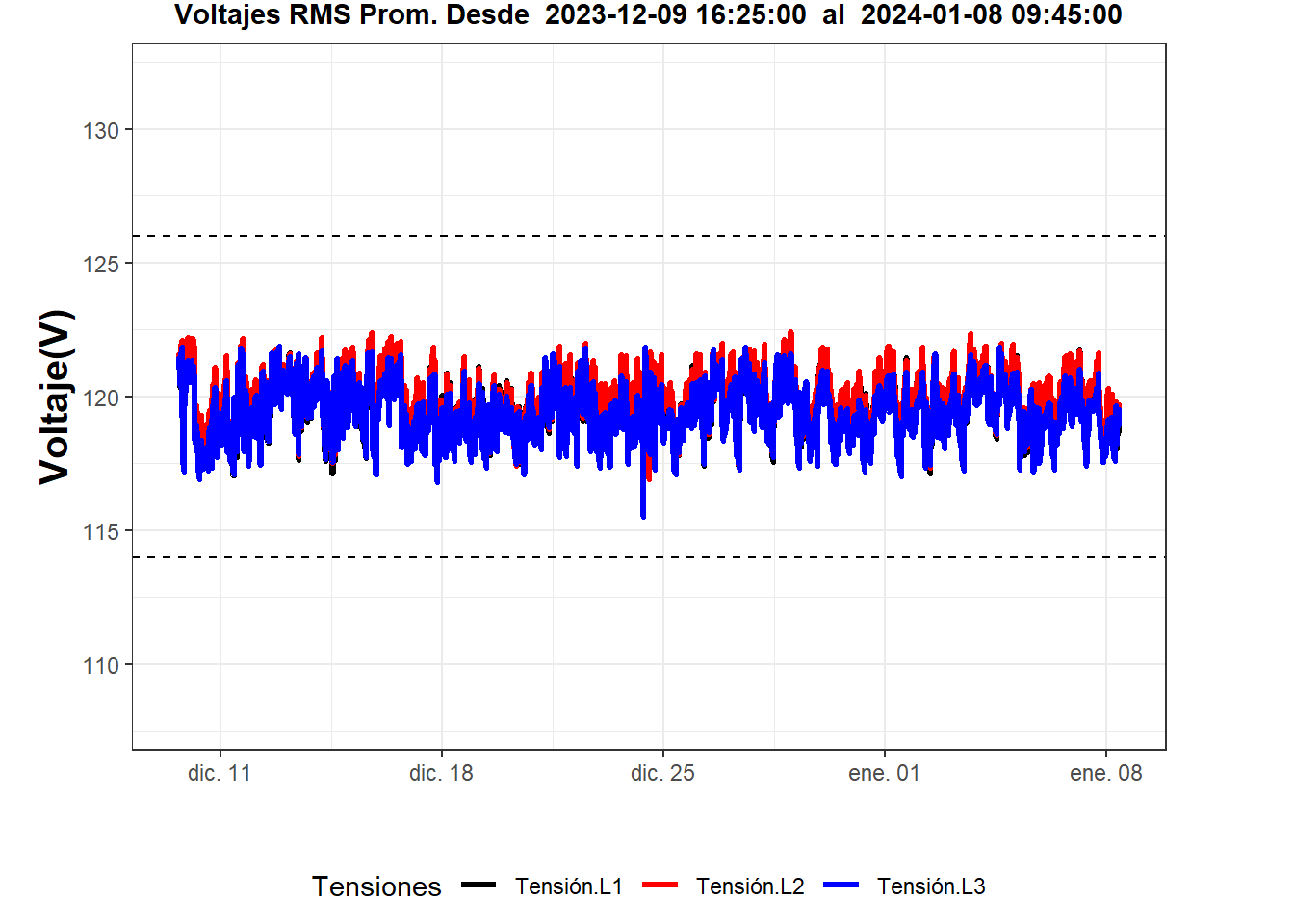

Voltajes Promedio

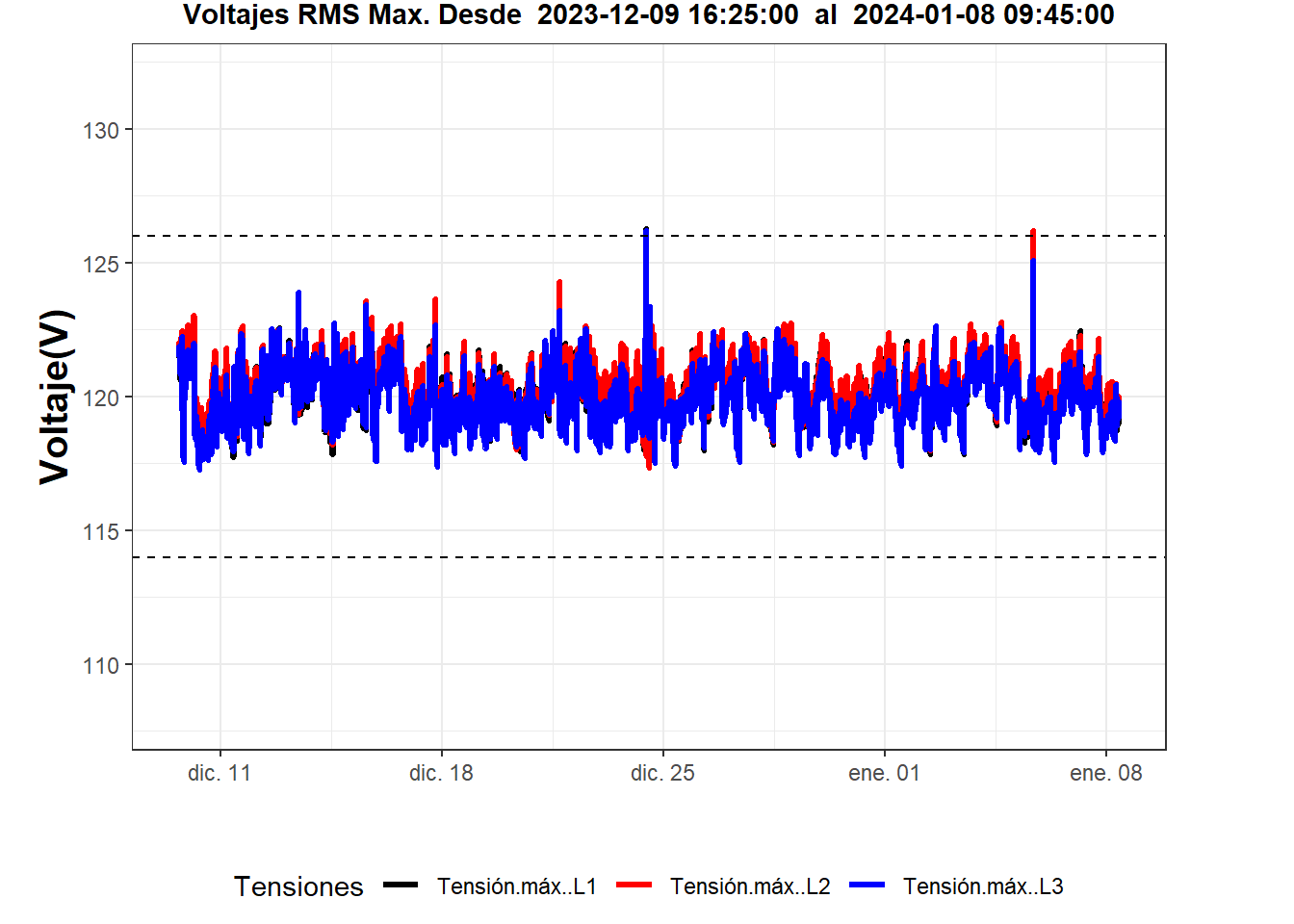

Voltajes Máximos

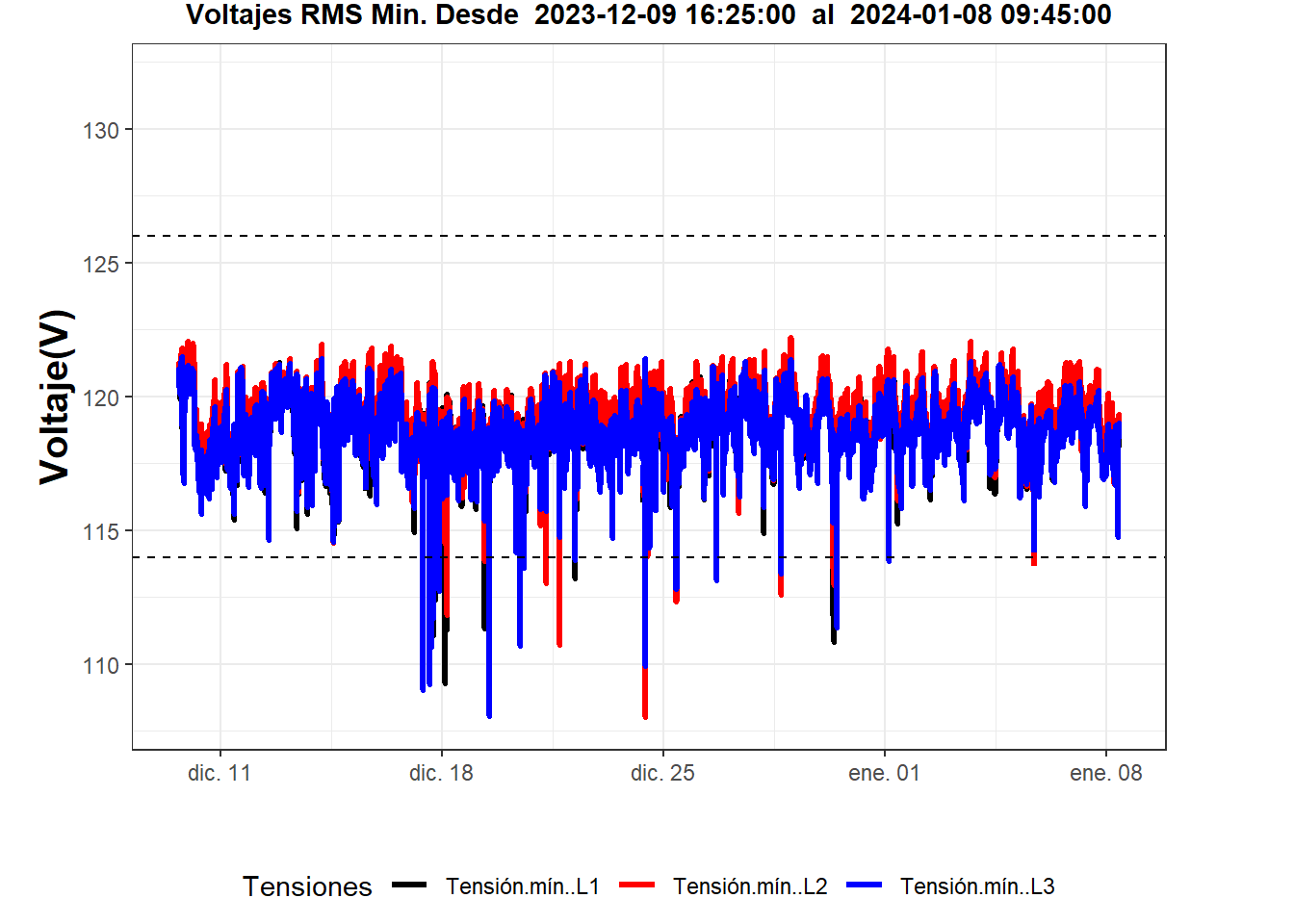

Voltajes Minimos

Estadísticas de Voltaje (prom.)

Estadistica Descriptiva de Voltajes

	Tensión L1	Tensión L2	Tensión L3
	Min. :115.8	Min. :116.2	Min. :115.5
	1st Qu.:119.0	1st Qu.:119.2	1st Qu.:118.7
	Median :119.8	Median :120.0	Median :119.3
	Mean :119.7	Mean :119.9	Mean :119.4
	3rd Qu.:120.5	3rd Qu.:120.6	3rd Qu.:120.1
	Max. :122.2	Max. :122.4	Max. :121.9

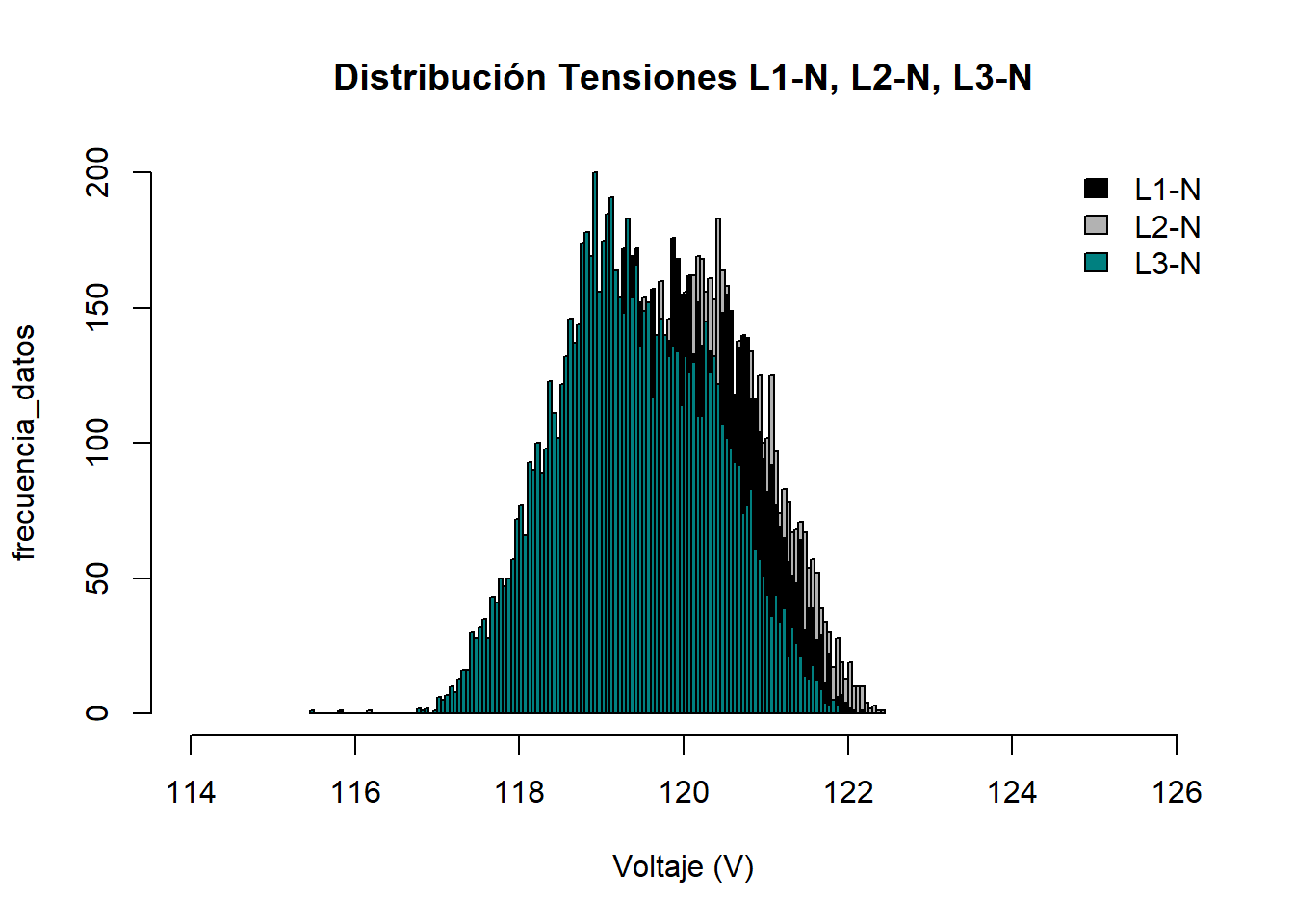

Gráfico Estadístico Voltajes

Sección: Corrientes RMS

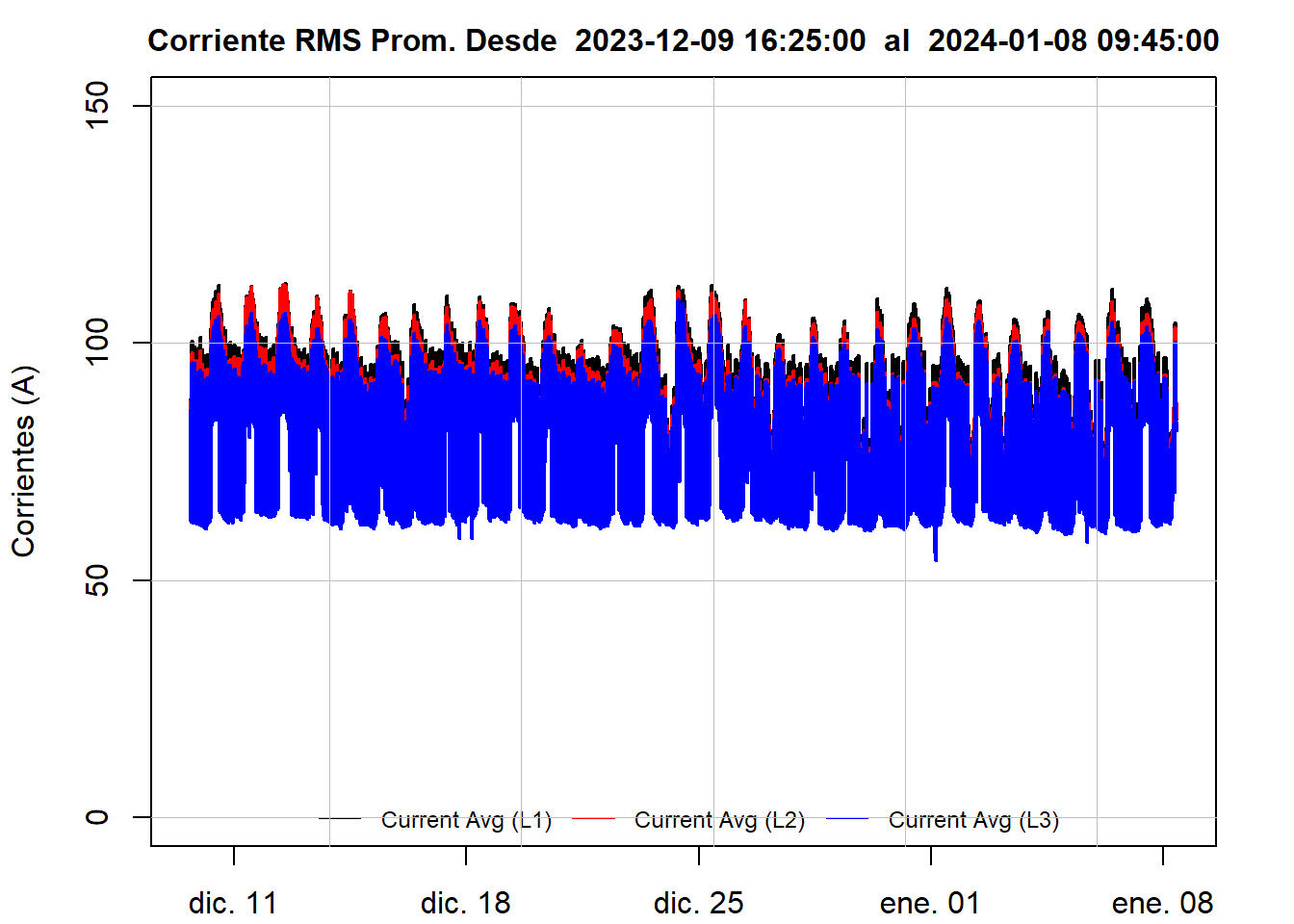

Corrientes Promedio

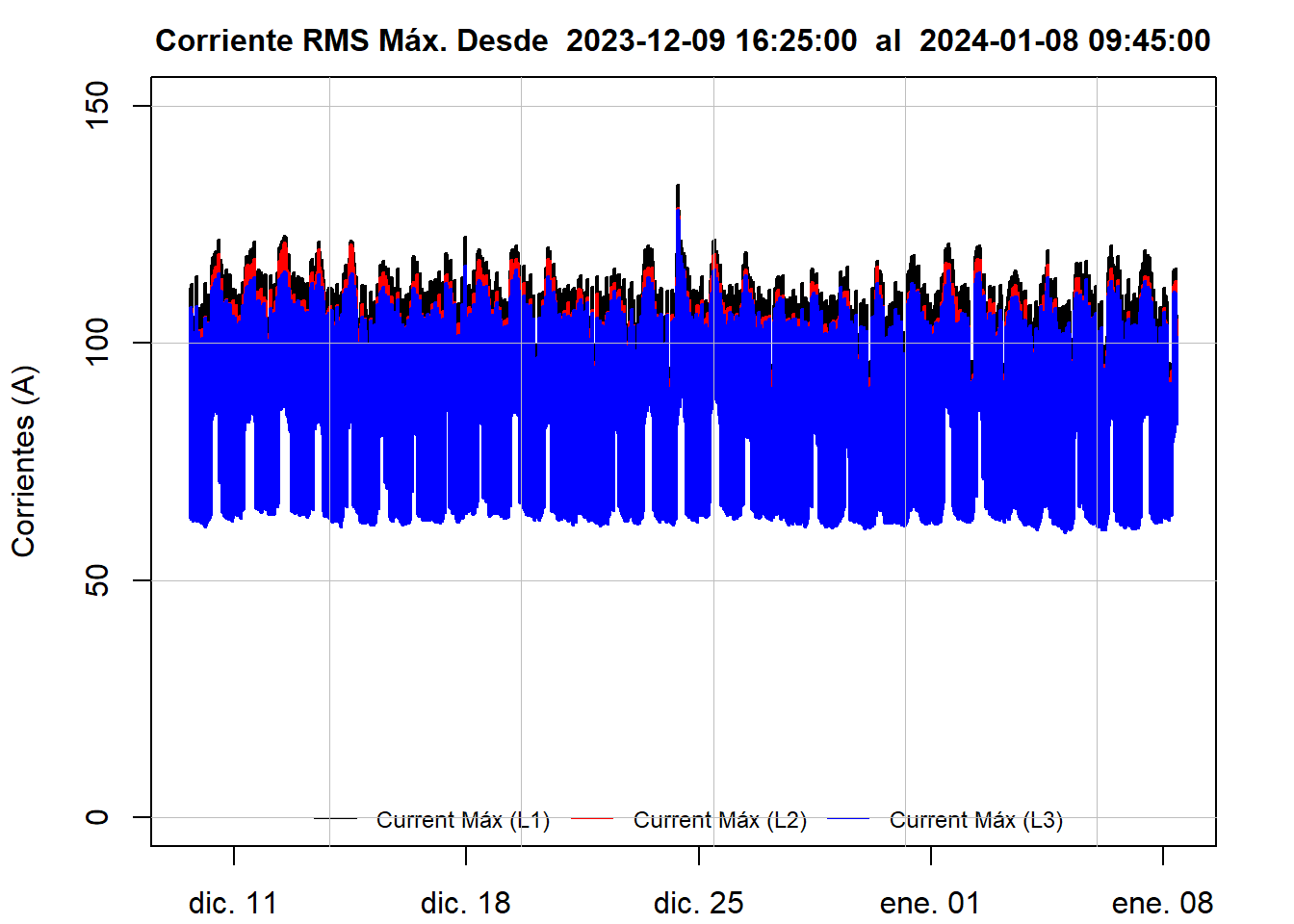

Corrientes Máx

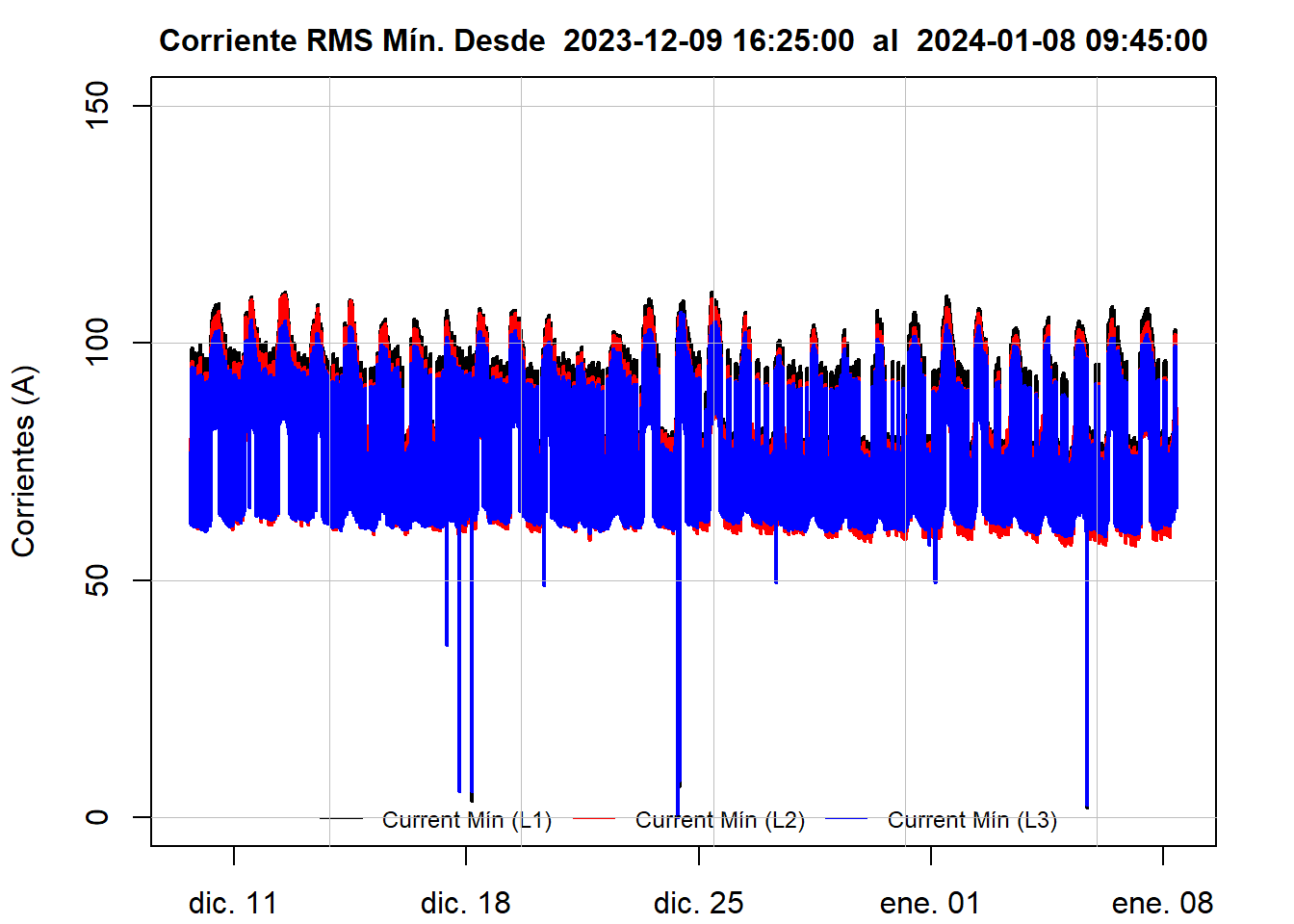

Corrientes Mín

Estadísticas de Corrientes (prom.)

Estadistica Descriptiva de Corrientes

	Corriente L1	Corriente L2	Corriente L3
	Min. : 55.08	Min. : 56.10	Min. : 54.28
	1st Qu.: 68.01	1st Qu.: 69.62	1st Qu.: 65.01
	Median : 80.71	Median : 80.10	Median : 77.51
	Mean : 81.13	Mean : 81.02	Mean : 77.73
	3rd Qu.: 89.64	3rd Qu.: 89.00	3rd Qu.: 85.39
	Max. :112.53	Max. :112.41	Max. :109.22

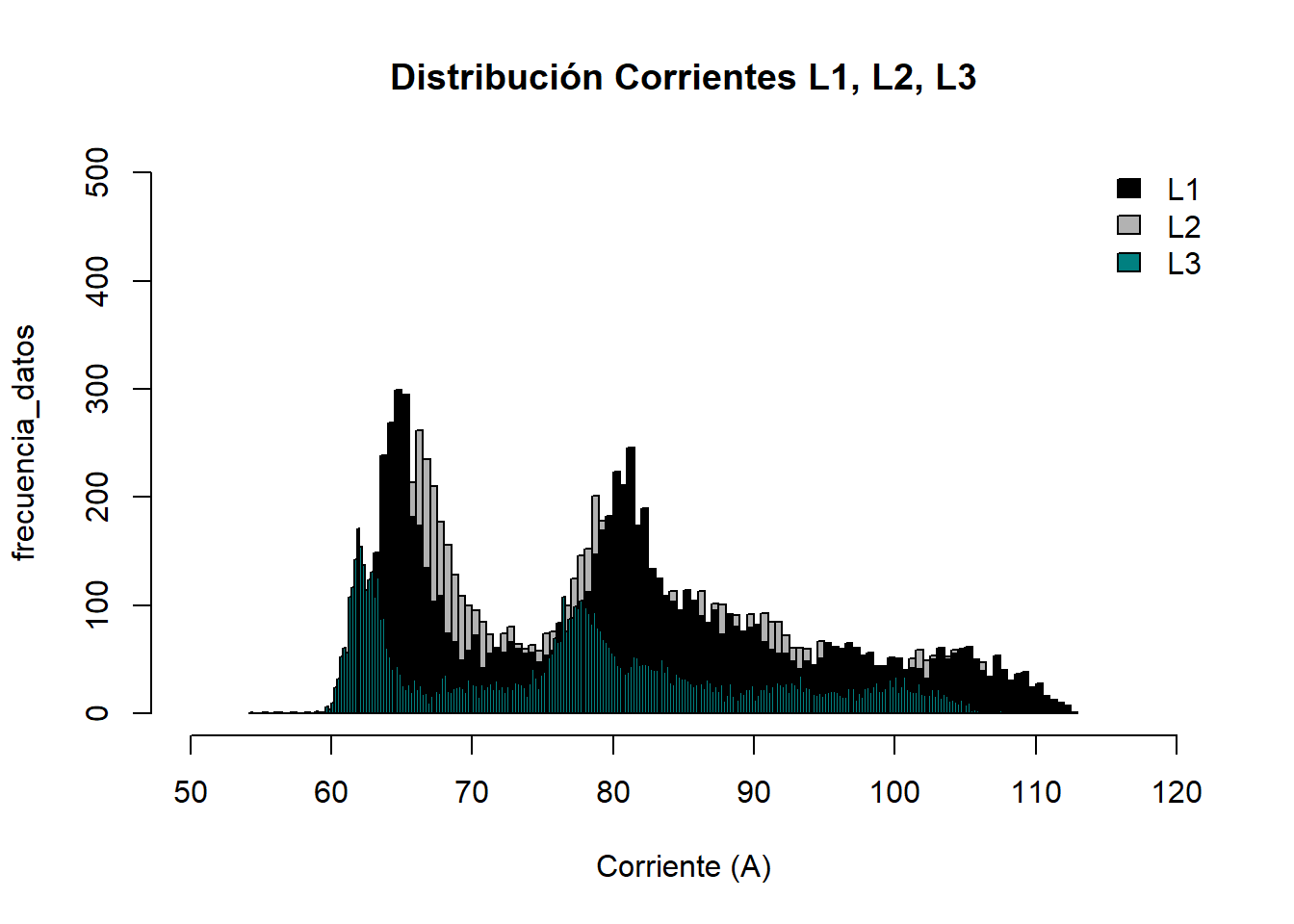

Gráfico Estadístico Corrientes

Sección: Desbalances

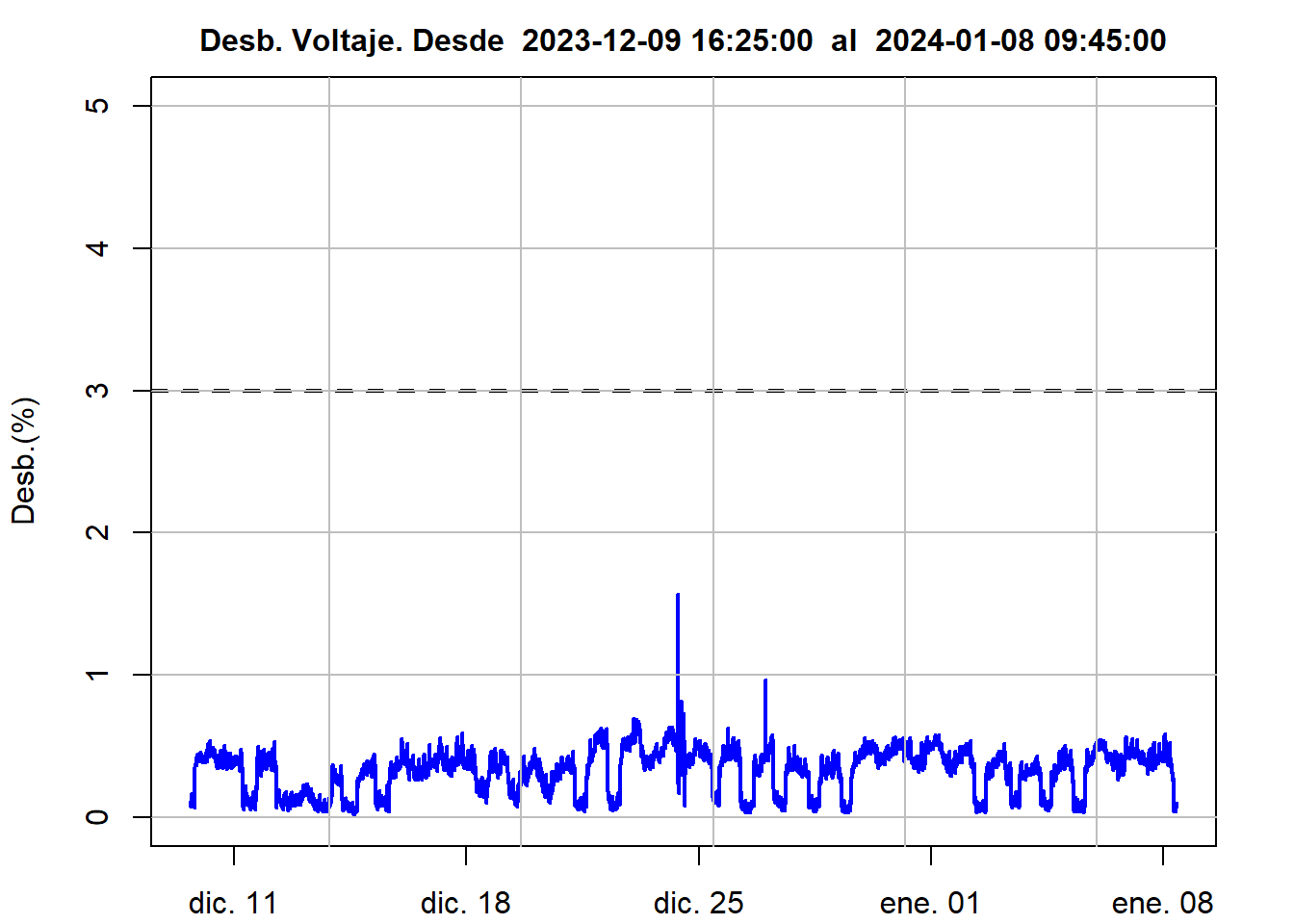

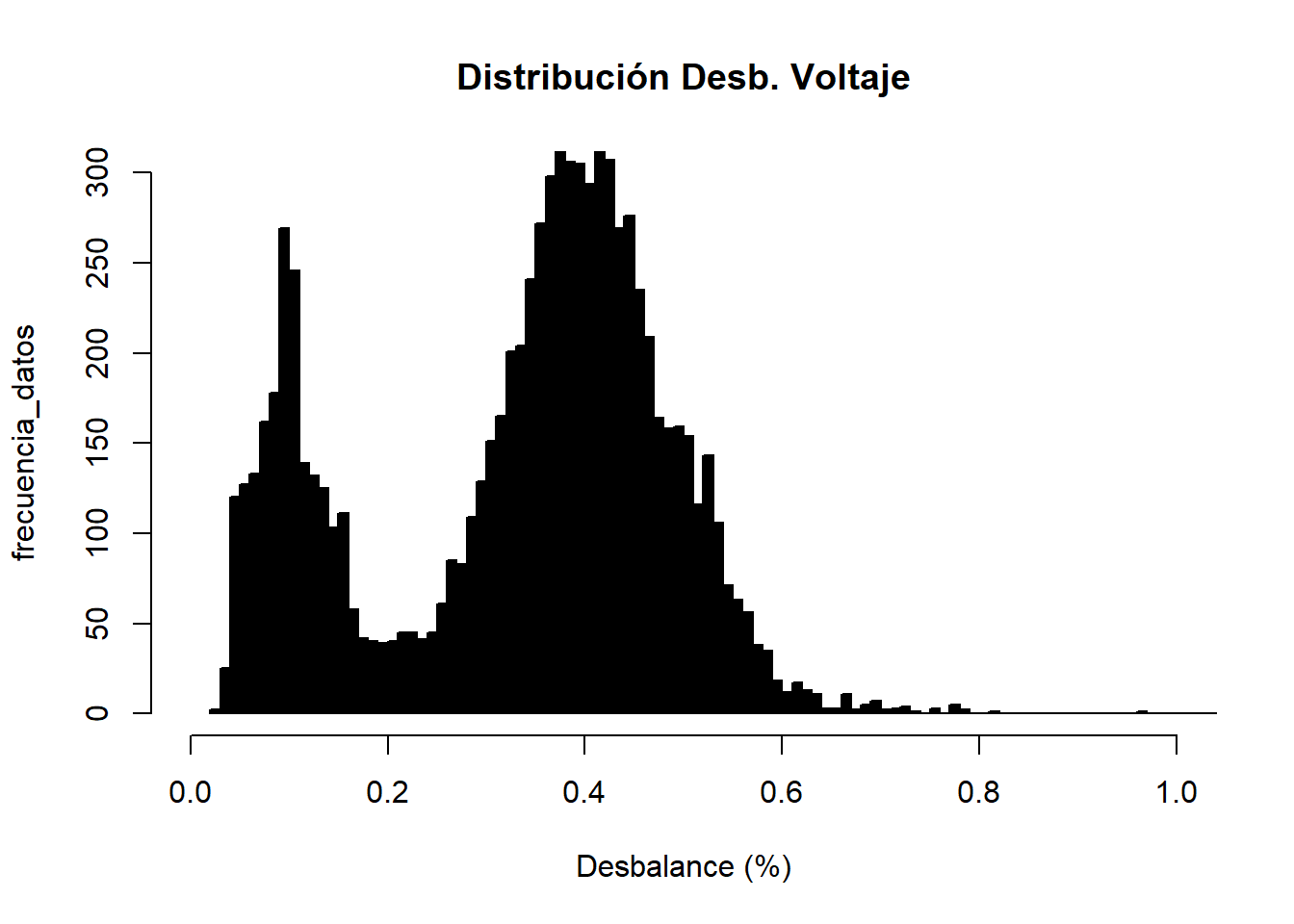

Desbalance de Voltaje

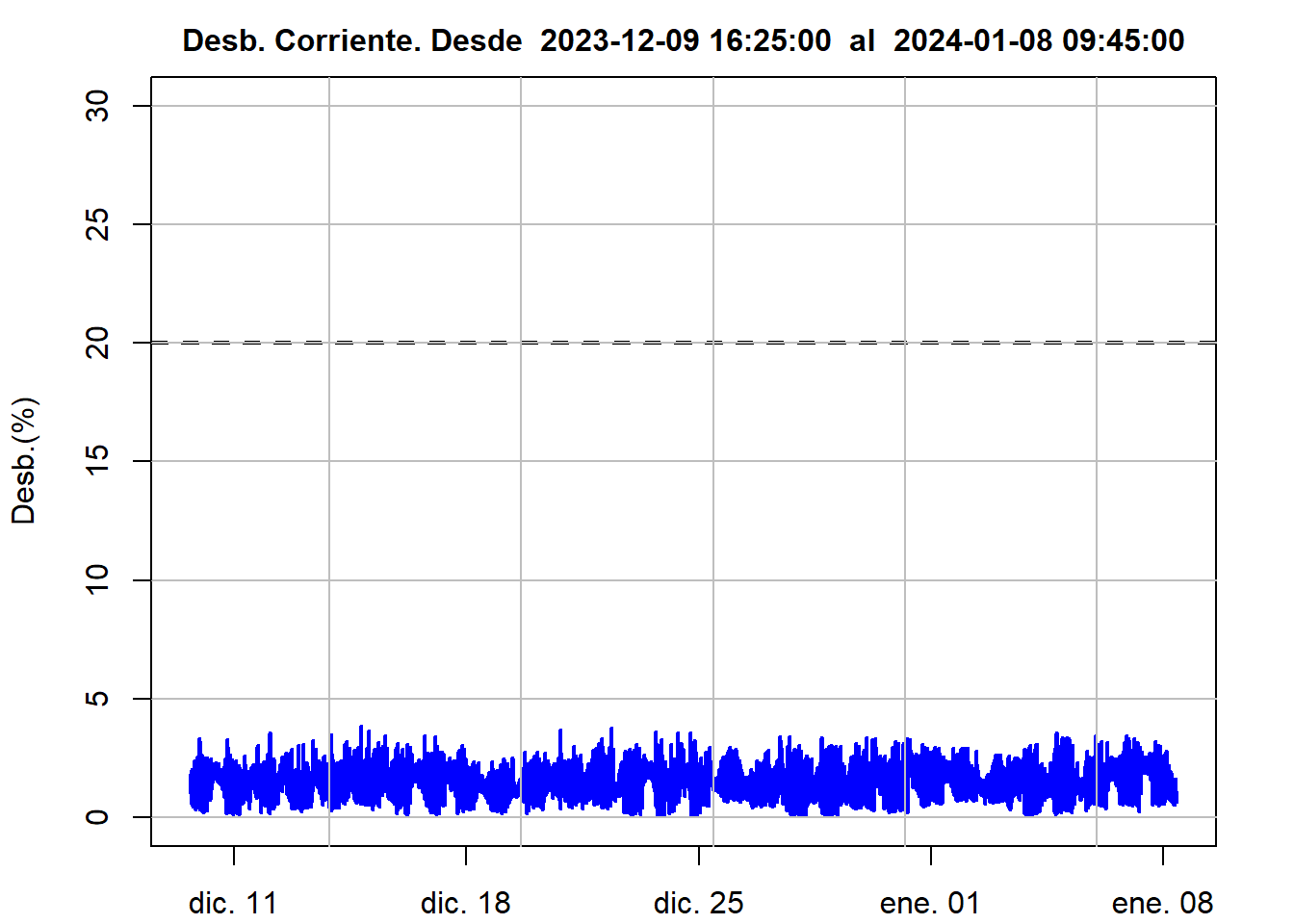

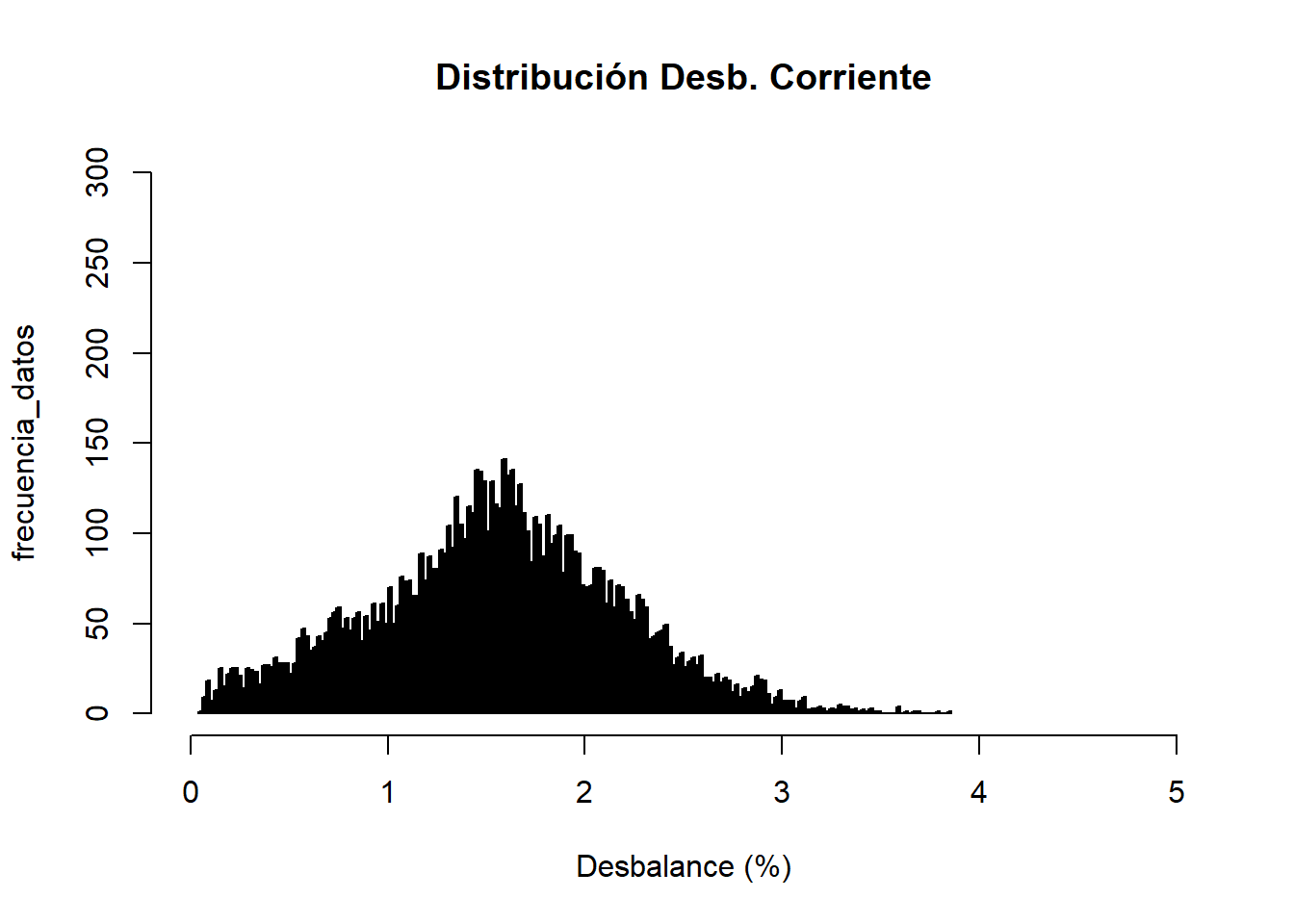

Desbalance de Corriente

Estadísticas Desbalances (prom.)

Estadistica Descriptiva Desbalance de Voltaje y Corriente

	Desbalance Corriente (%)	Desblance Voltaje (%)
	Min. :0.059	Min. :0.025
	1st Qu.:1.147	1st Qu.:0.220
	Median :1.563	Median :0.370
	Mean :1.552	Mean :0.334
	3rd Qu.:1.962	3rd Qu.:0.440
	Max. :3.854	Max. :1.568

Gráfico Estadístico Desbalances

Sección: Frecuencia

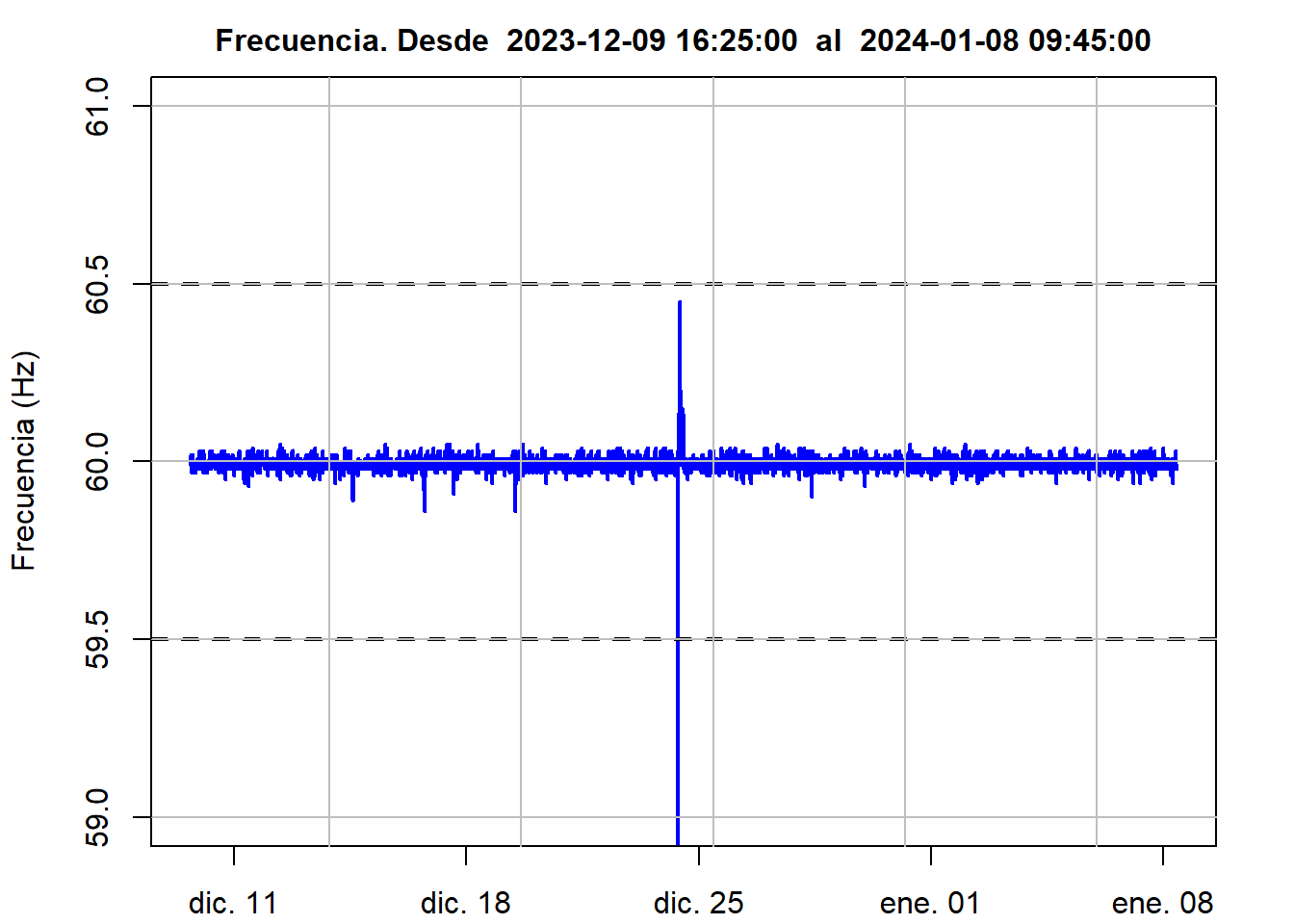

Estadísticas de Frecuencia (prom.)

Estadistica Descriptiva de Frecuencia

	Frecuencia
	Min. :57.62
	1st Qu.:59.99
	Median :59.99
	Mean :59.99
	3rd Qu.:60.00
	Max. :60.45

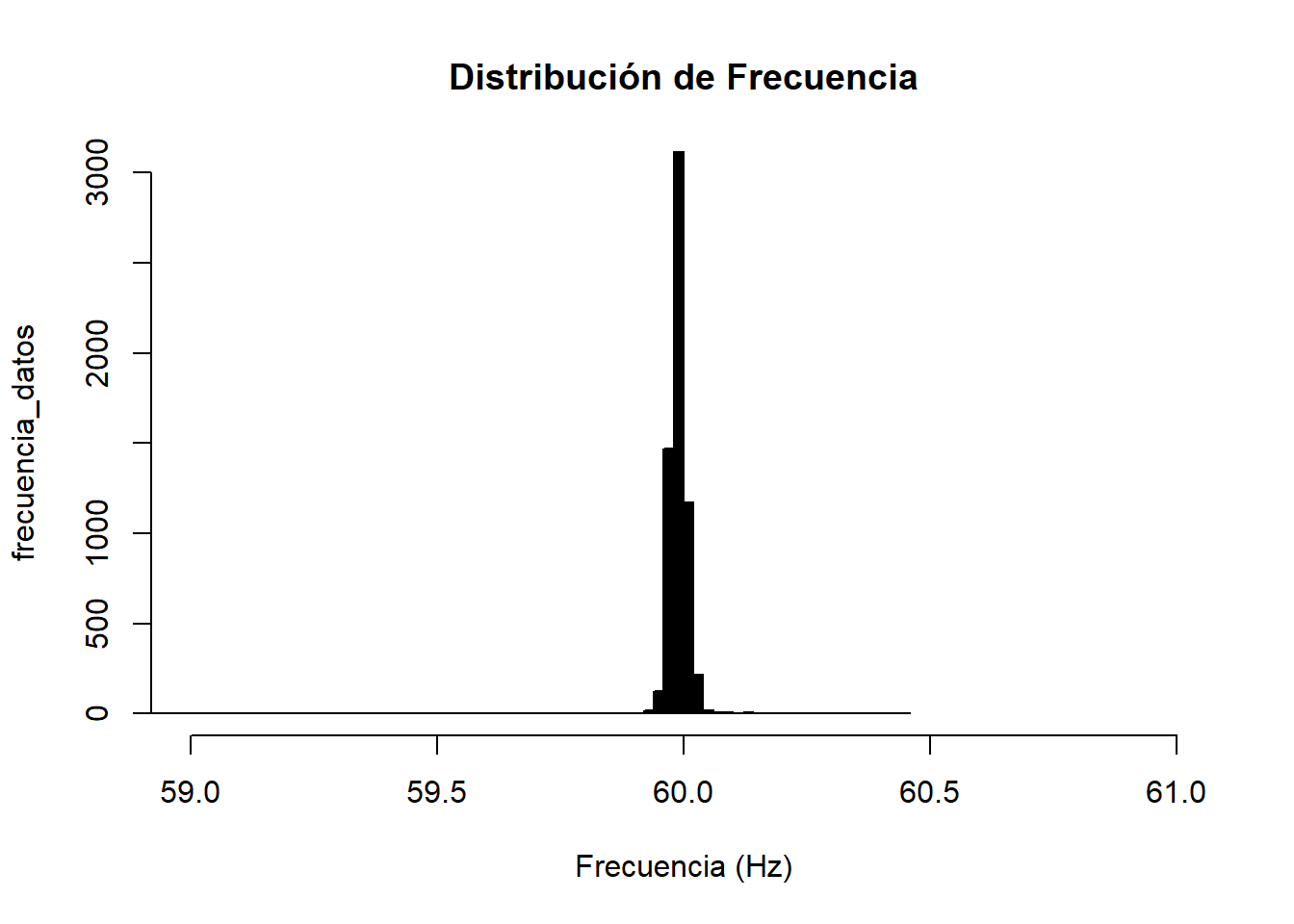

Gráfico Estadístico Frecuencia

Sección: Flickers

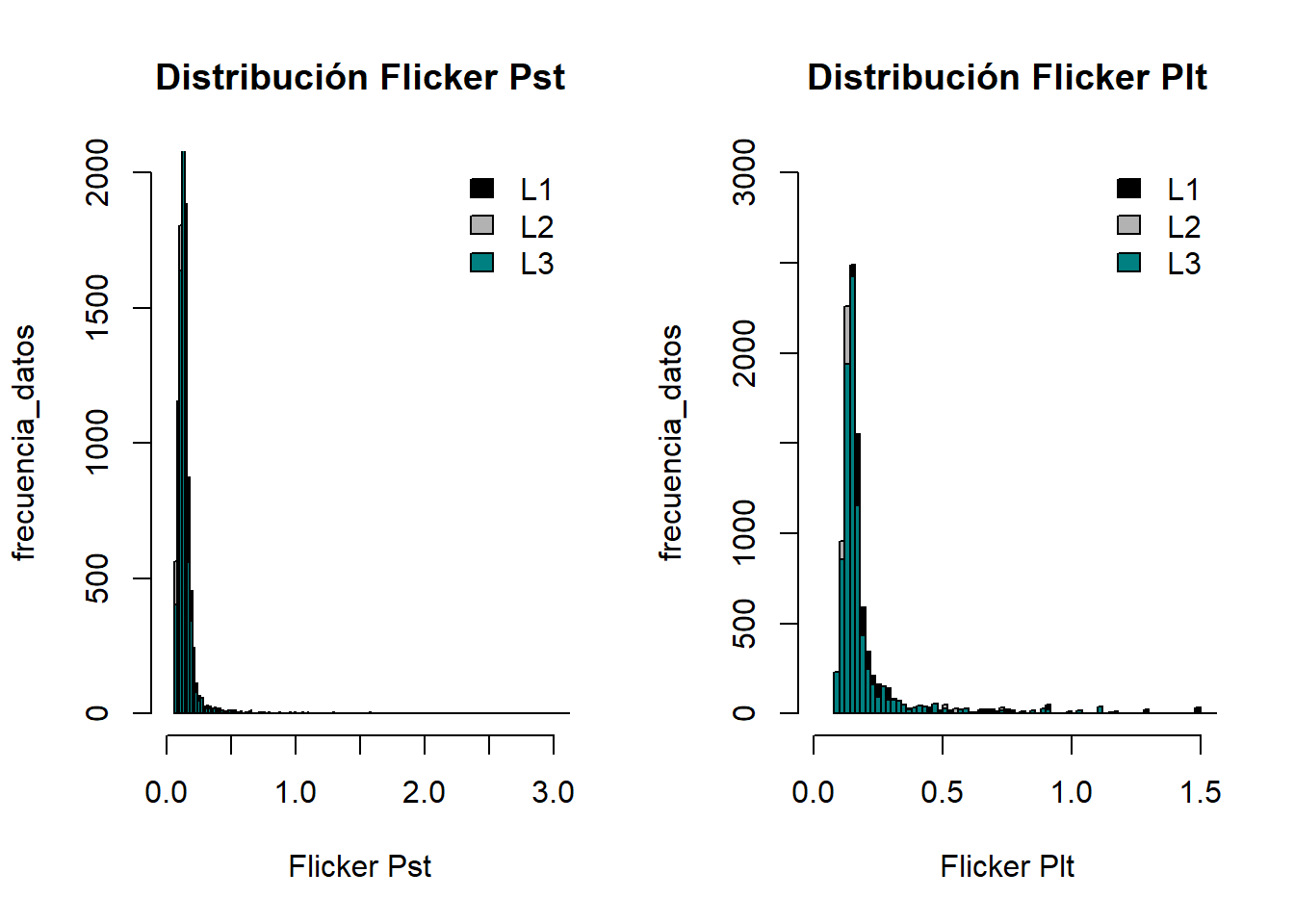

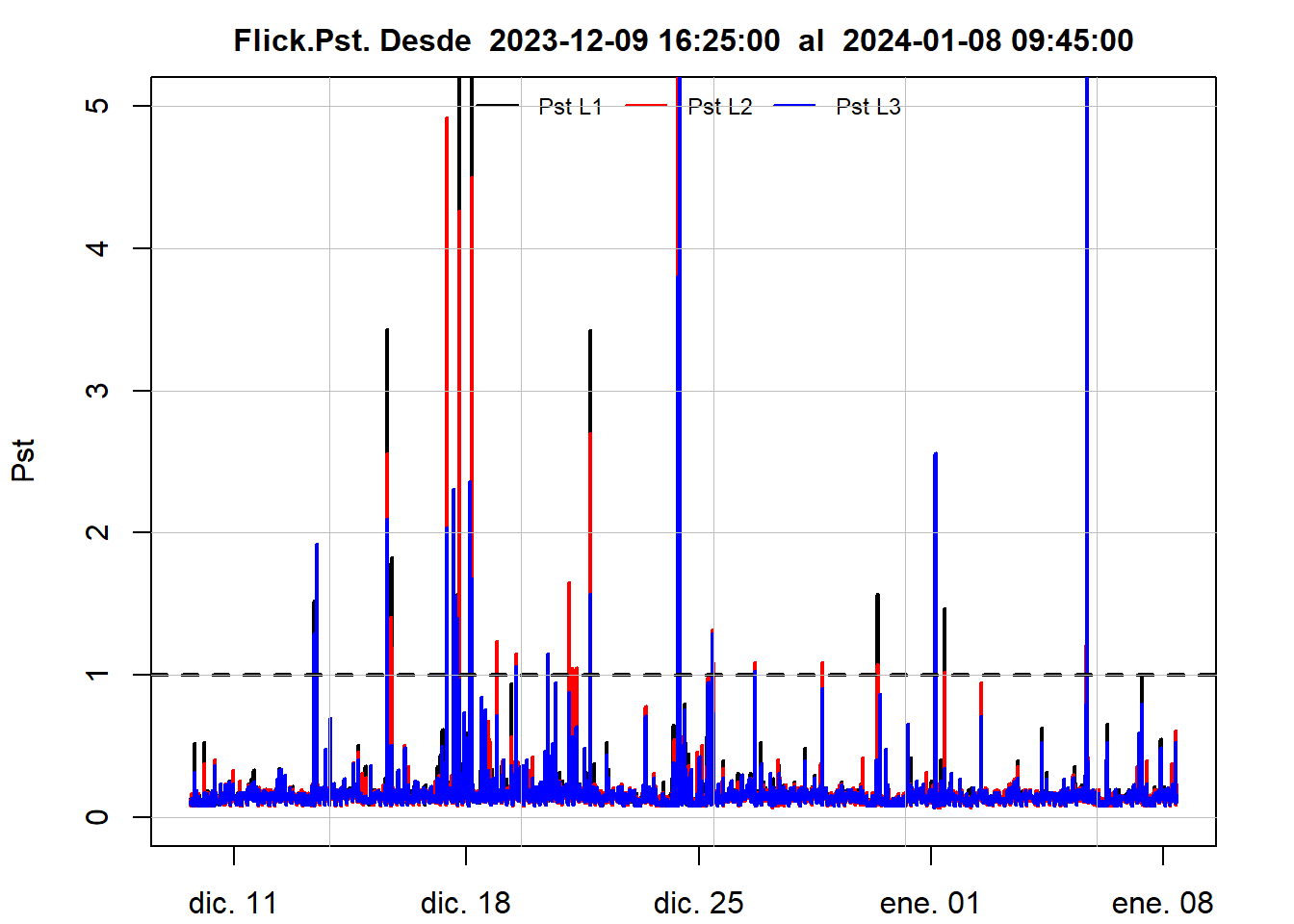

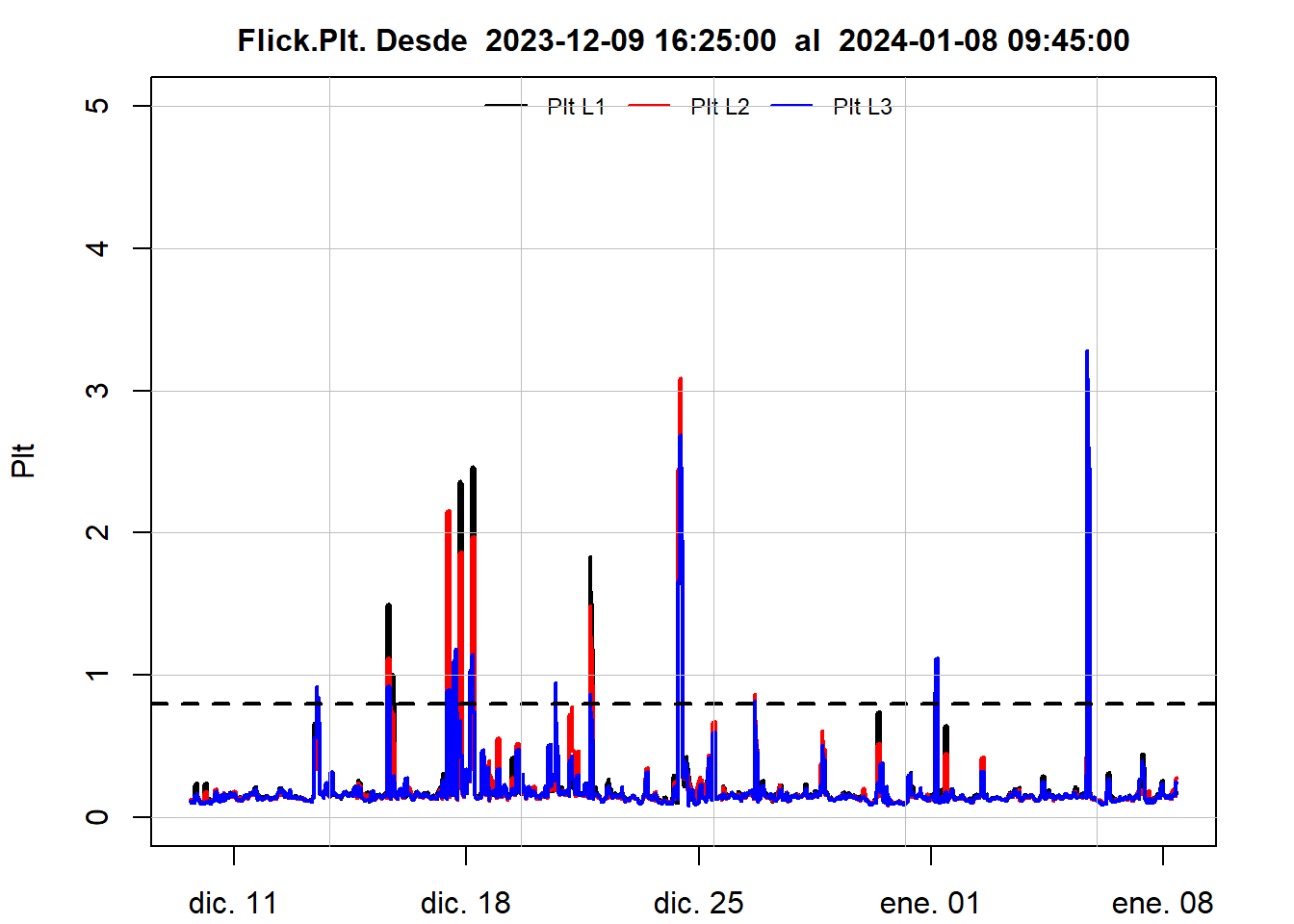

Flicker Pst

Flicker Plt

Estadísticas de Flickers Pst y Plt (prom.)

Estadistica Descriptiva de Flickers

	Pst L1	Pst L2	Pst L3	Plt L1	Plt L2	Plt L3
	Min. :0.0800	Min. :0.0700	Min. :0.0700	Min. :0.0980	Min. :0.0850	Min. :0.0800
	1st Qu.:0.1200	1st Qu.:0.1100	1st Qu.:0.1200	1st Qu.:0.1400	1st Qu.:0.1320	1st Qu.:0.1330
	Median :0.1400	Median :0.1300	Median :0.1400	Median :0.1570	Median :0.1480	Median :0.1500
	Mean :0.1642	Mean :0.1545	Mean :0.1549	Mean :0.2257	Mean :0.2115	Mean :0.2028
	3rd Qu.:0.1600	3rd Qu.:0.1500	3rd Qu.:0.1600	3rd Qu.:0.1830	3rd Qu.:0.1750	3rd Qu.:0.1750
	Max. :5.6100	Max. :5.6100	Max. :5.6100	Max. :3.1780	Max. :3.2810	Max. :3.2810

Gráfico Estadístico Flickers

Sección: Armónicas en Voltaje

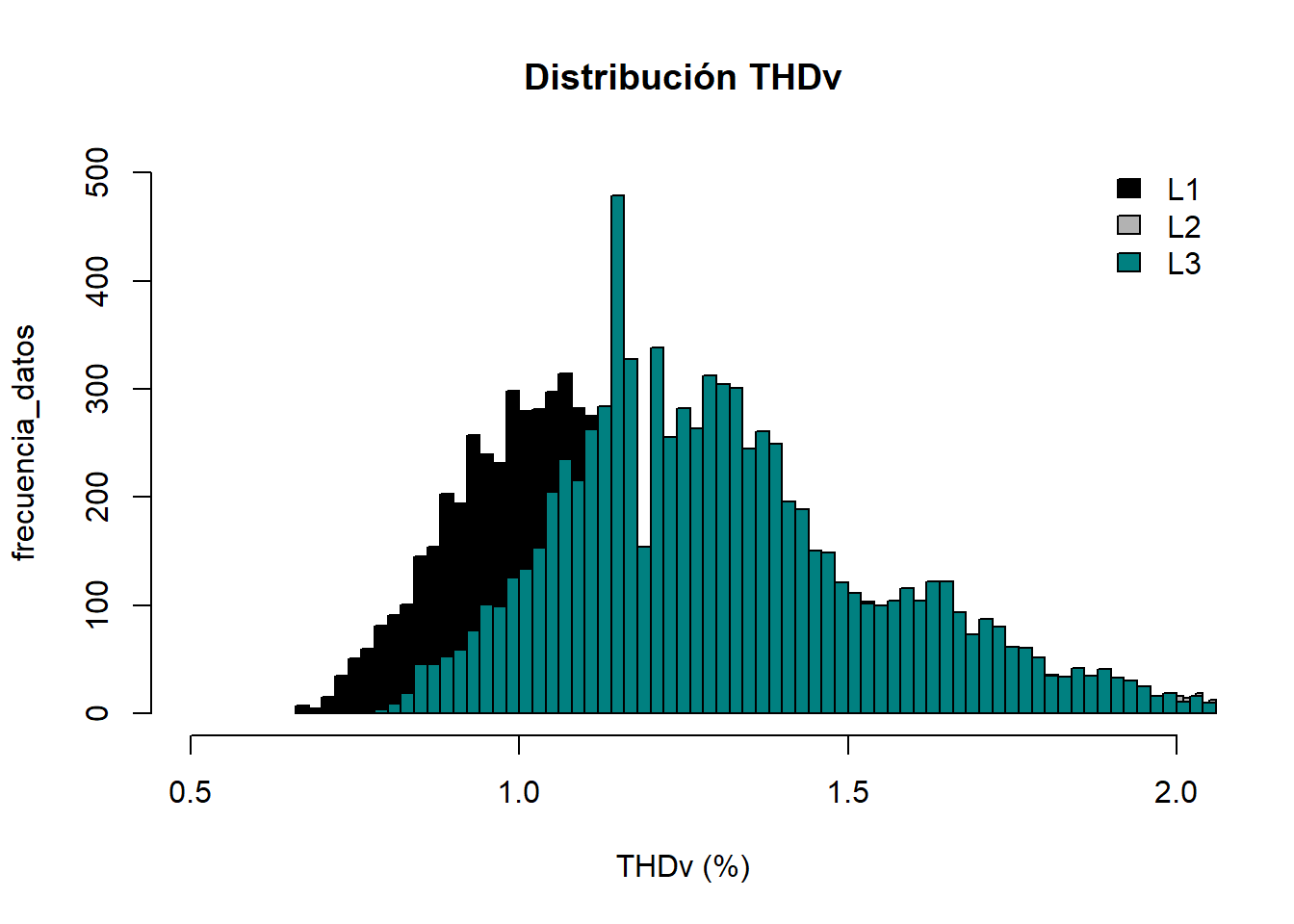

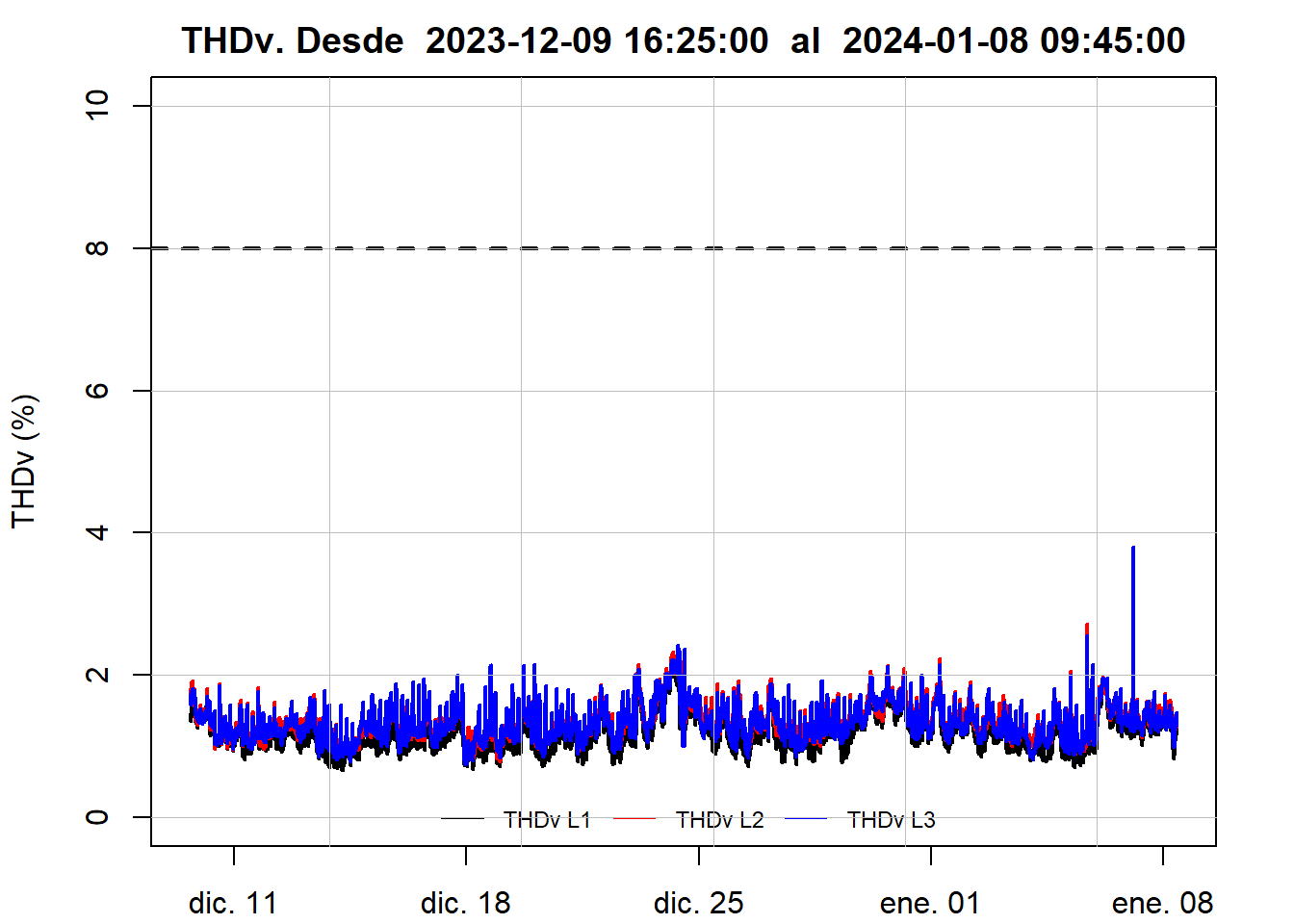

THDv

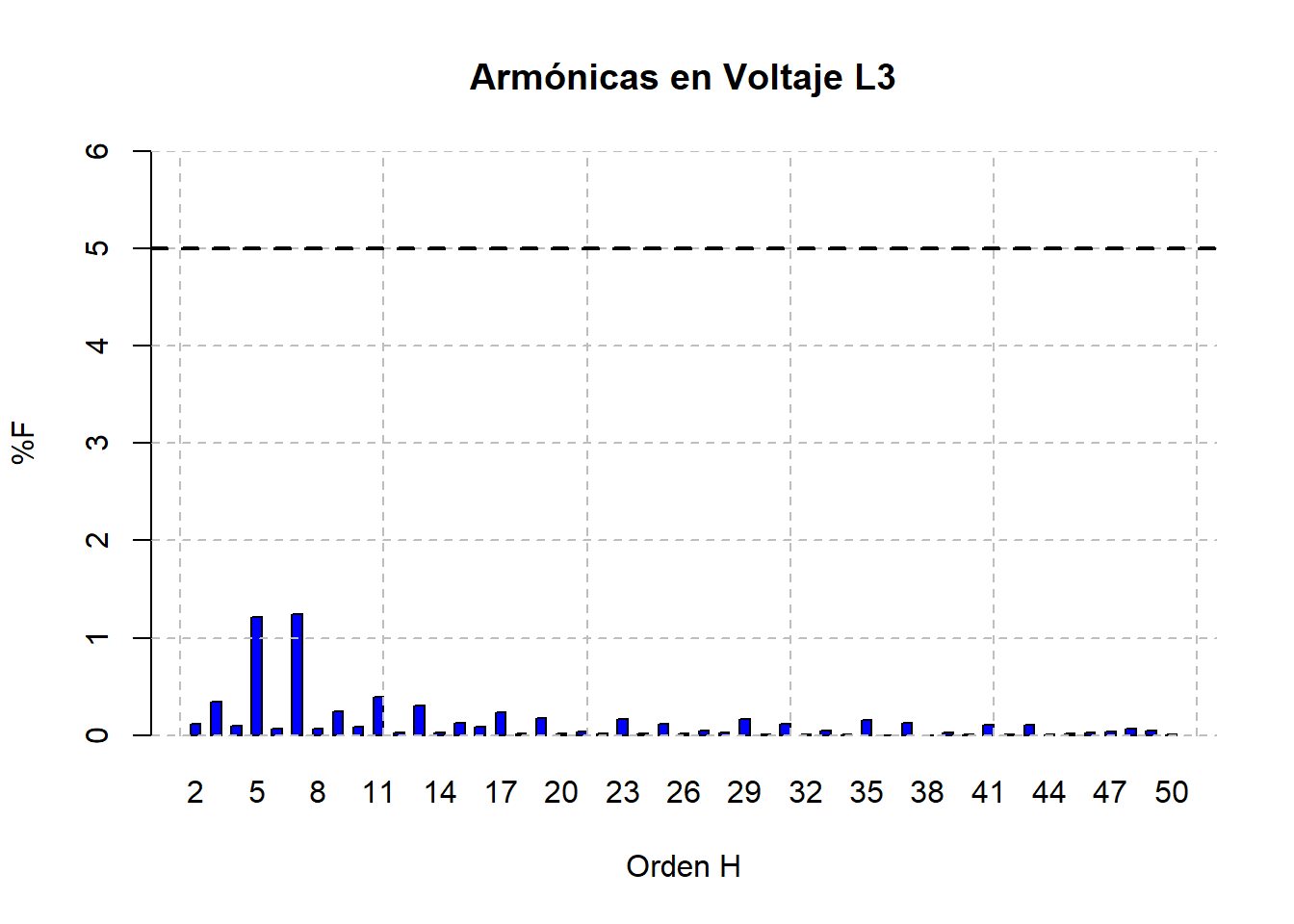

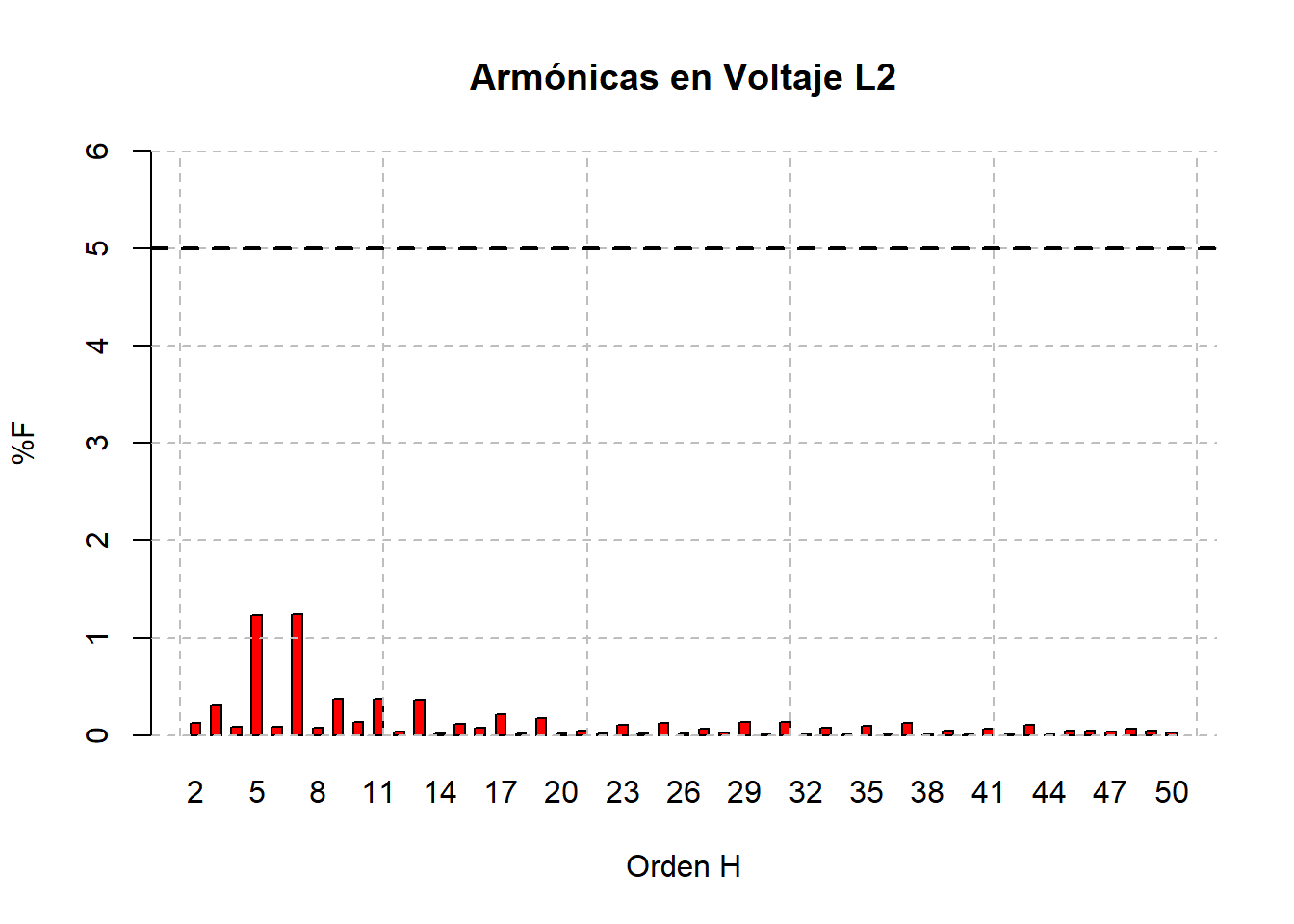

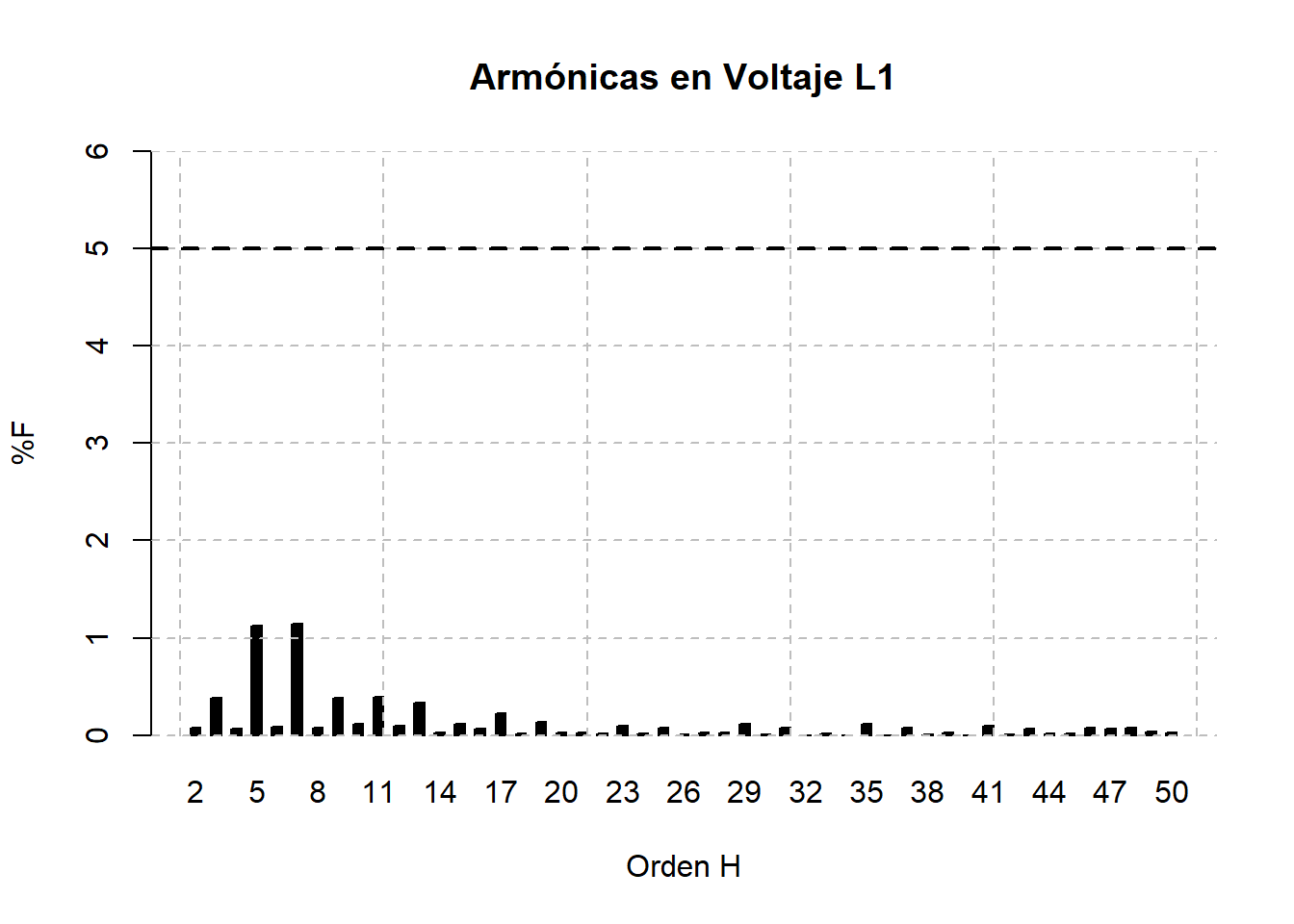

Armónicas Individuales V

Estadísticas de THDv (prom.)

Estadistica Descriptiva de THDV

	THDv L1	THDv L2	THDv L3
	Min. :0.670	Min. :0.790	Min. :0.750
	1st Qu.:1.000	1st Qu.:1.150	1st Qu.:1.150
	Median :1.150	Median :1.310	Median :1.290
	Mean :1.197	Mean :1.344	Mean :1.323
	3rd Qu.:1.340	3rd Qu.:1.480	3rd Qu.:1.460
	Max. :3.530	Max. :3.270	Max. :3.800

Gráfico Estadístico THDv

Sección: Armónicas en Corriente

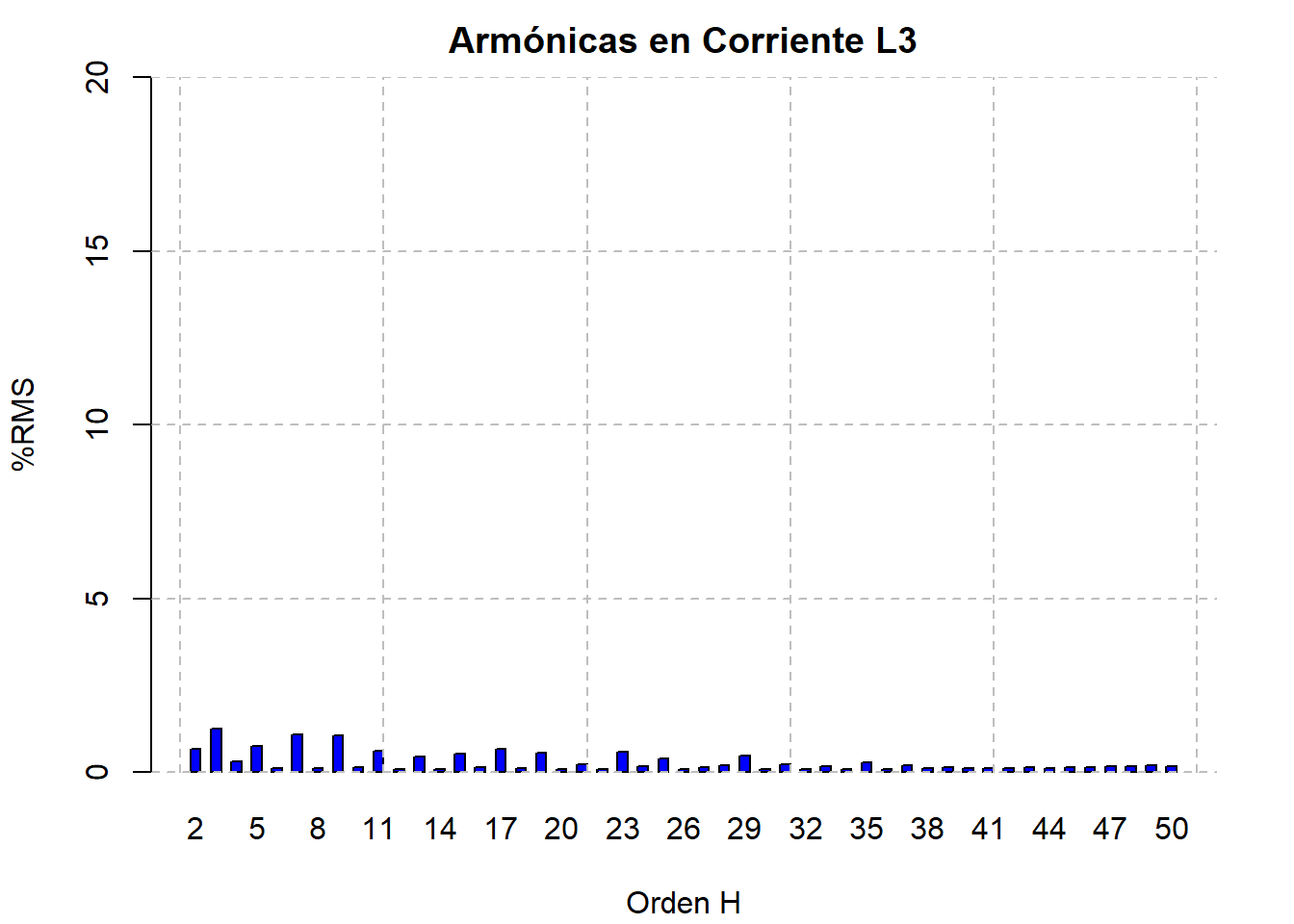

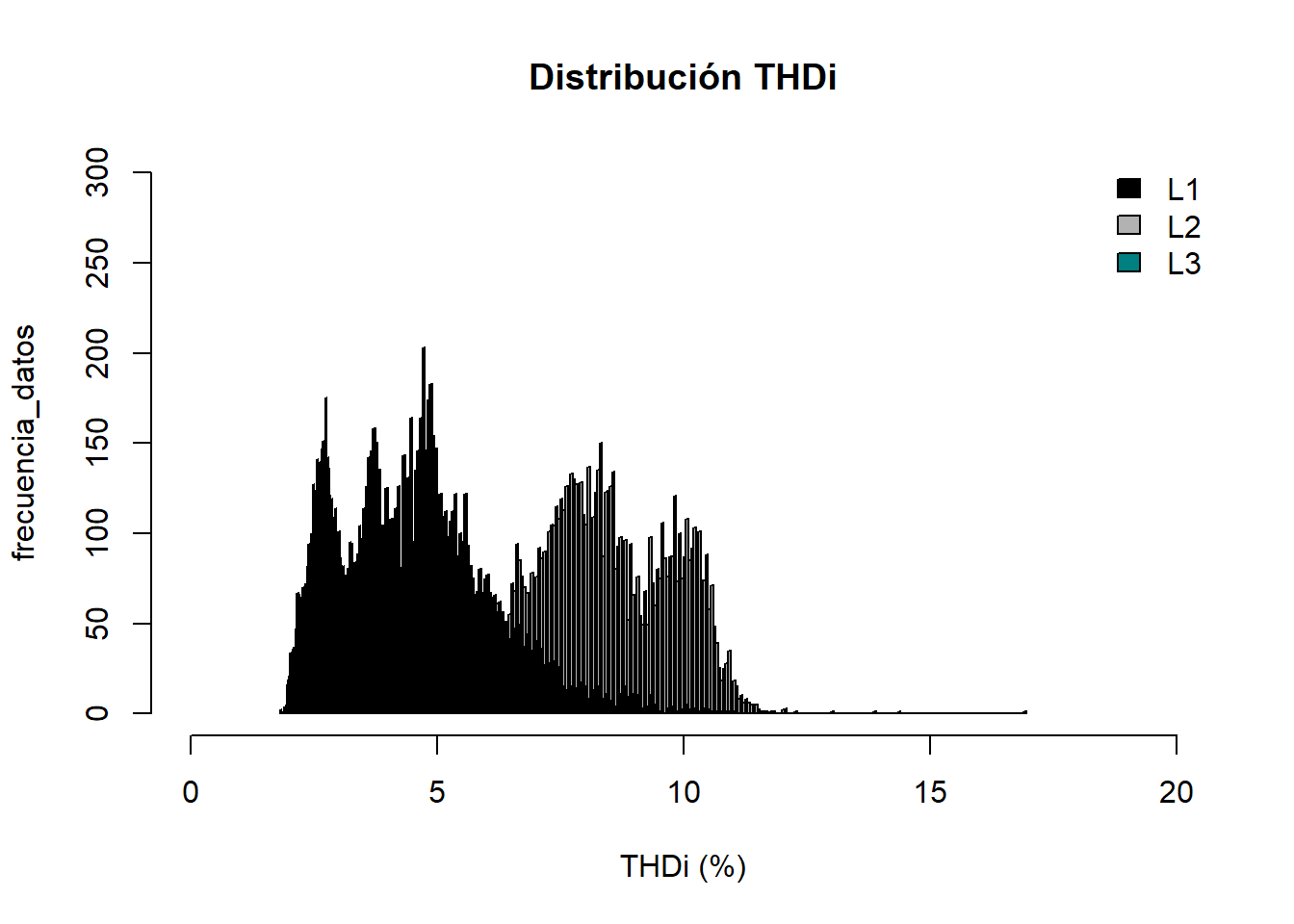

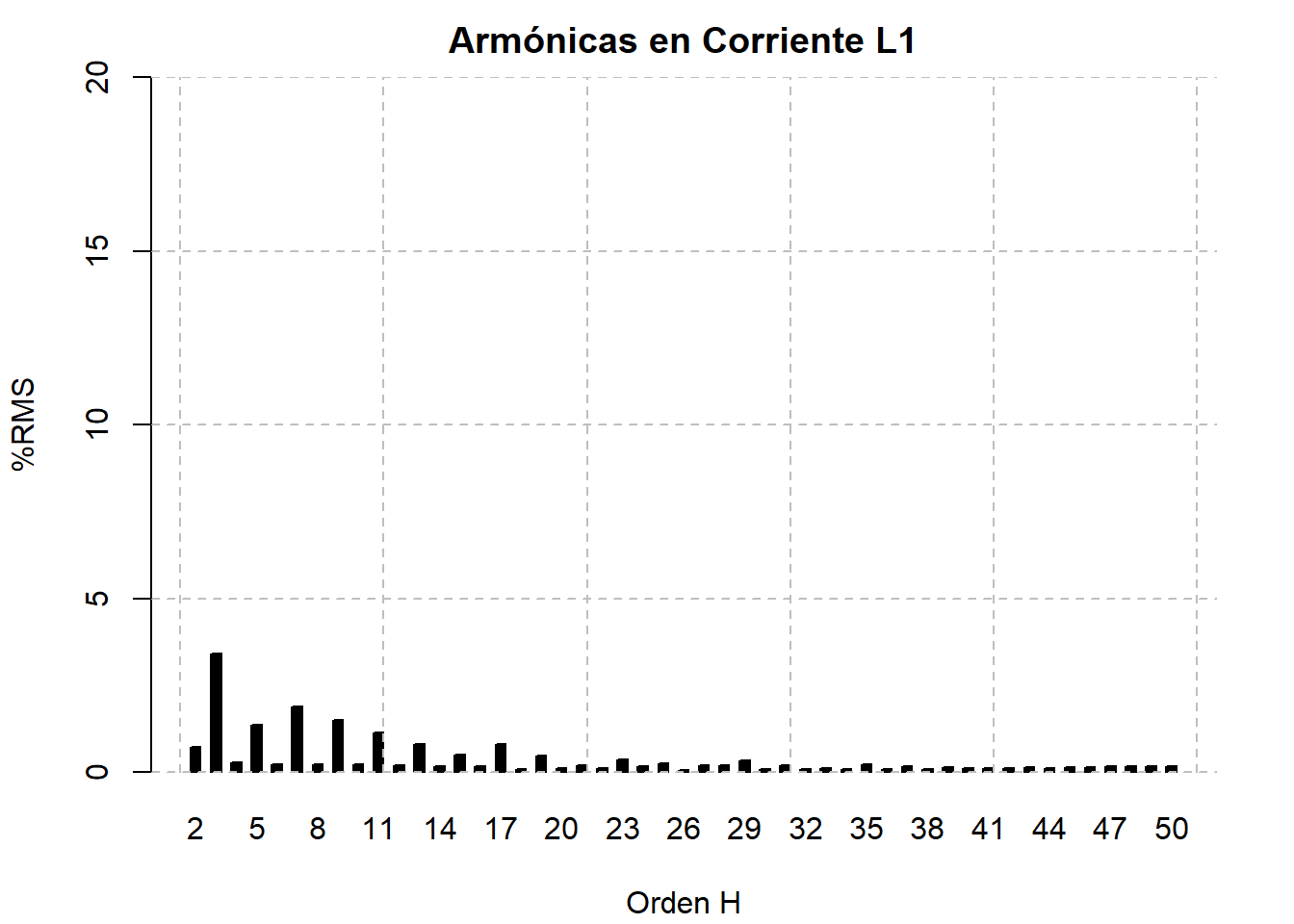

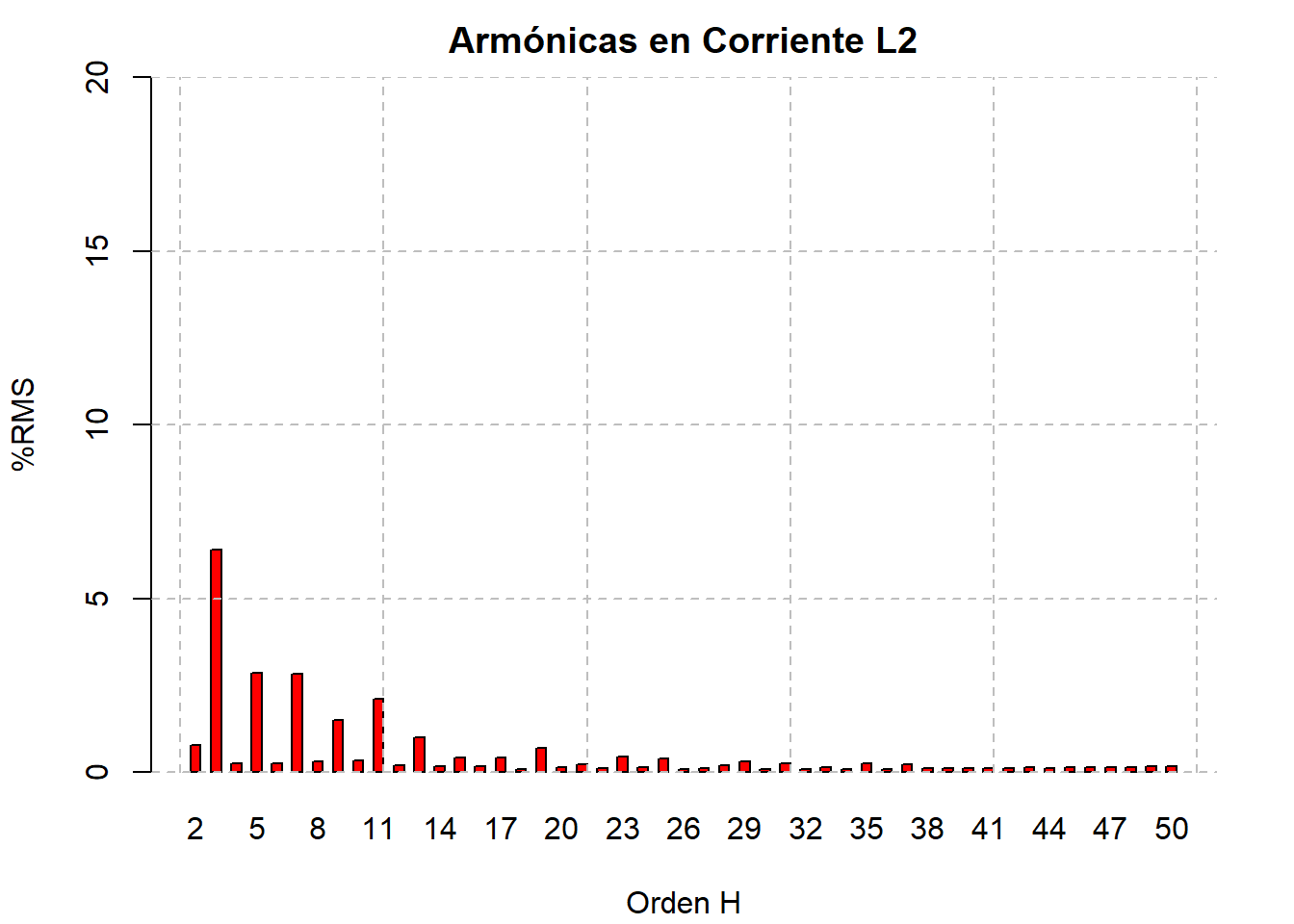

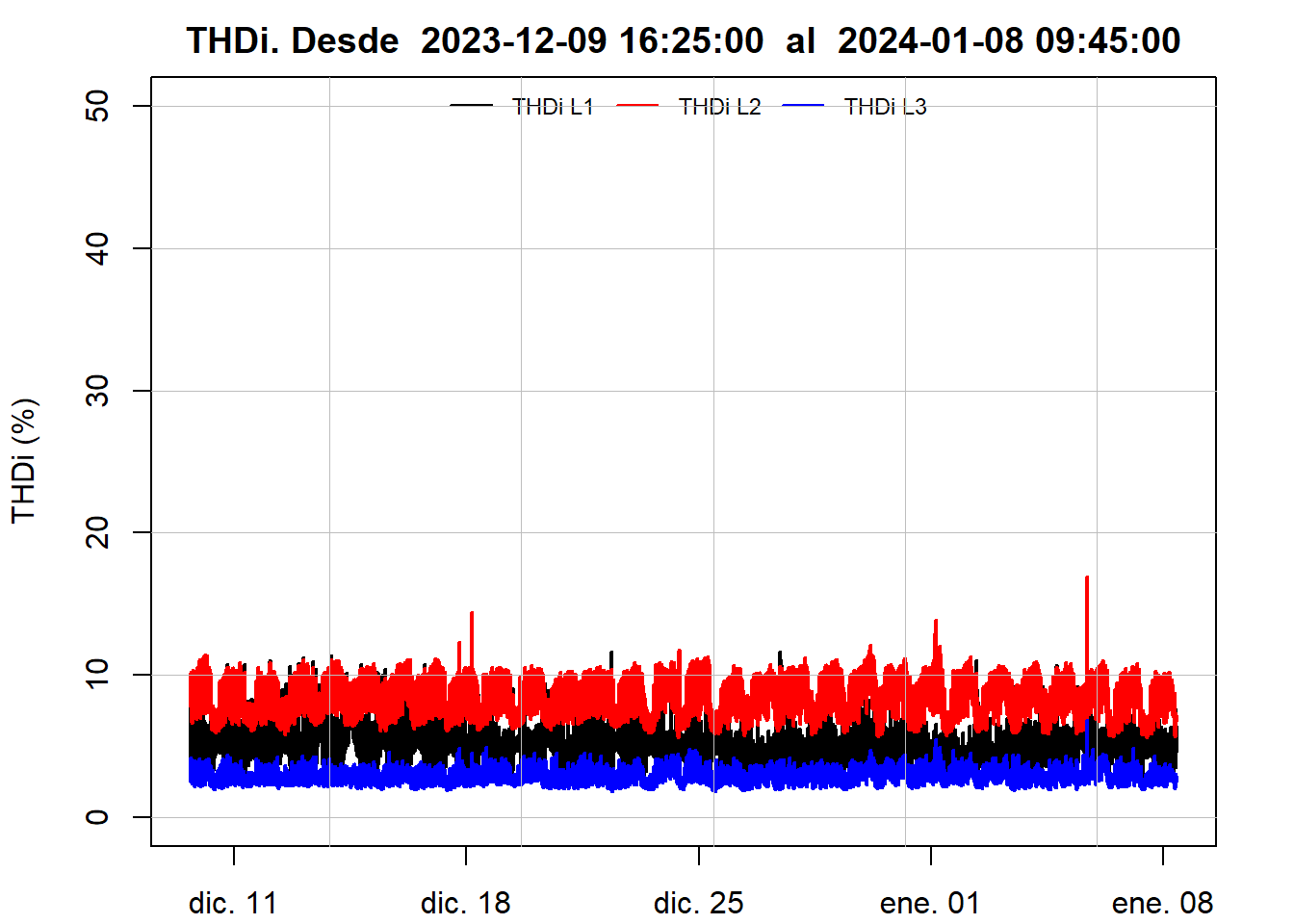

THDi

Armónicas Indidividuales I

Estadísticas de THDi (prom.)

Estadistica Descriptiva de THD

	THDi L1	THDi L2	THDi L3
	Min. : 2.450	Min. : 5.610	Min. :1.830
	1st Qu.: 4.022	1st Qu.: 7.433	1st Qu.:2.590
	Median : 4.840	Median : 8.330	Median :2.920
	Mean : 5.074	Mean : 8.440	Mean :3.005
	3rd Qu.: 5.810	3rd Qu.: 9.590	3rd Qu.:3.420
	Max. :11.670	Max. :16.910	Max. :6.860

Gráfico Estadístico THDi

Sección: Factor K

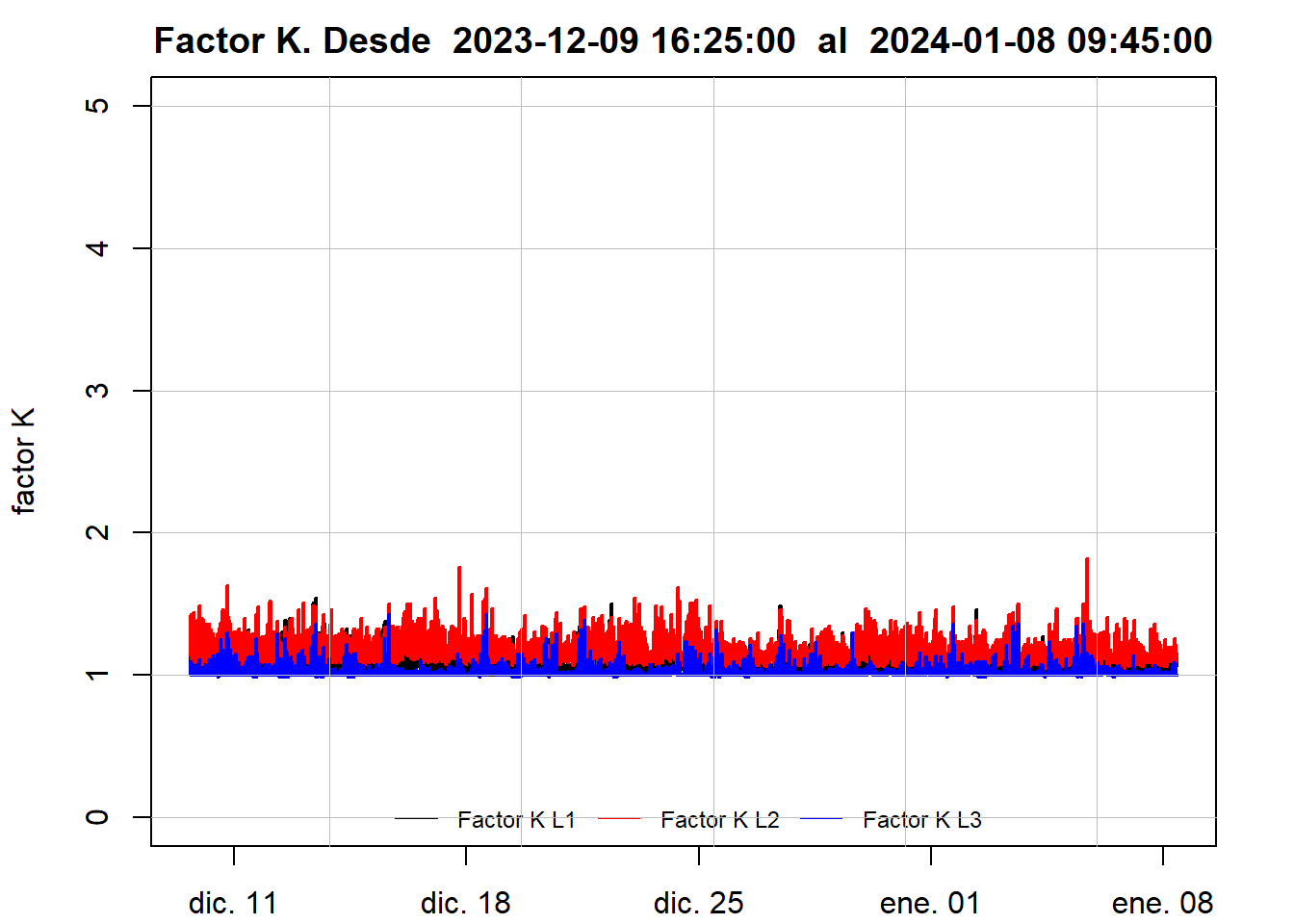

Estadísticas de Factor K (prom.)

Estadistica Descriptiva de Factor K

	Factor K L1	Factor K L2	Factor K L3
	Min. :1.000	Min. :1.050	Min. :0.990
	1st Qu.:1.020	1st Qu.:1.120	1st Qu.:1.000
	Median :1.050	Median :1.150	Median :1.010
	Mean :1.072	Mean :1.171	Mean :1.021
	3rd Qu.:1.100	3rd Qu.:1.210	3rd Qu.:1.020
	Max. :1.640	Max. :1.820	Max. :1.430

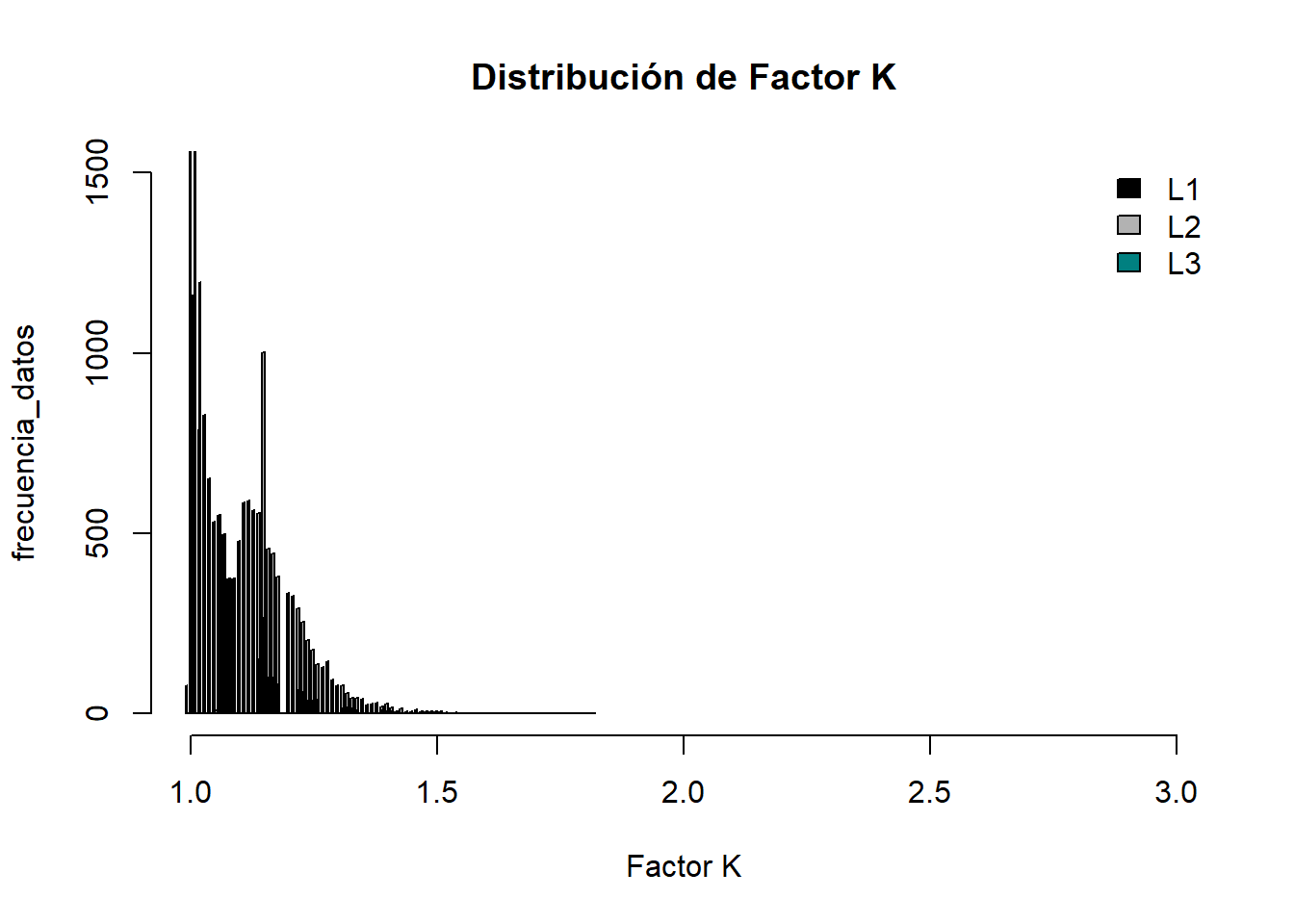

Gráfico Estadístico Factor K

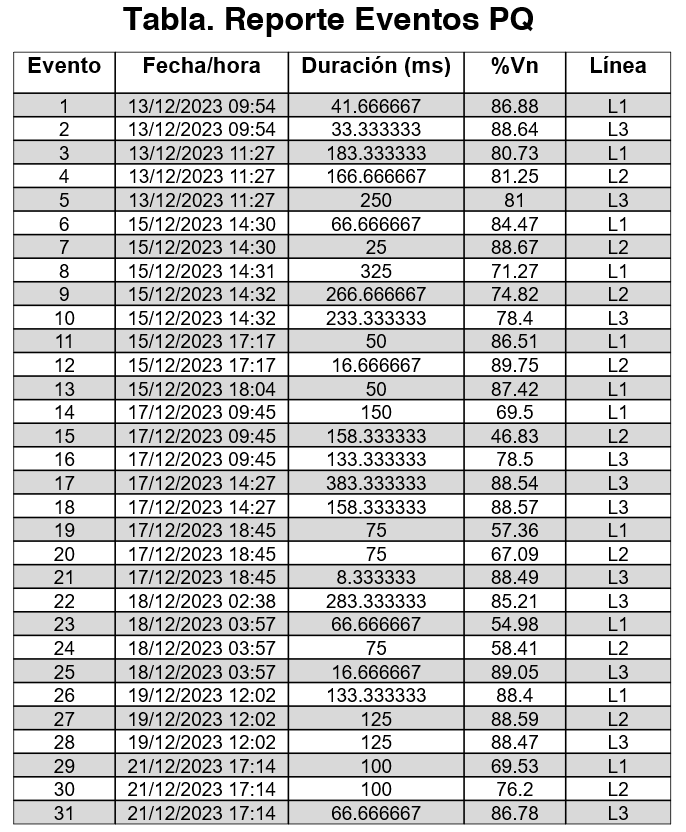

Sección: Reporte Eventos PQ
